914-610型拱形屋顶压瓦机参数与性能
2016-04-13 21:07:112318
914-610型拱形屋顶成型机是一种专用于无梁拱形屋顶和彩钢屋面板加工的设备，具有较高的成型精度和较好的板材利用率。本文介绍该设备的外观、技术参数及主要性能特点，便于相关领域人员了解其基本信息和应用价值。
设备外观与结构特点
914-610拱形屋顶压瓦机的设计紧凑，结构合理，适合拱形屋顶的加工需求。设备整体尺寸适中，便于安装和搬运，配备有先进的控制系统和高效的传动装置，能够实现自动化操作，提升生产效率和稳定性。
设备主要技术参数
914-610拱形屋顶成型机的关键技术指标如下：
- 外形尺寸：8200mm×2250mm×2000mm
- 总重量：约9吨
- 传动方式：液压传动，平稳可靠
- 总功率：18.5KW
- 直板成型速度：15米/分钟
- 拱板成型速度：约13米/分钟
- 咬口速度：约16米/分钟
- 进板宽度：914毫米
- 出板宽度：610毫米
- 辊子数量：14道
- 电器控制：电器控制系统
- 切割材料：12CrMoV钢材
- 适用板材厚度：0.6-1.5毫米
- 辊材质：40Cr钢，淬硬和硬铬处理
- 轴材质：45钢，镀锌处理
- 切割方式：辊压成型与定长切割相结合
- 电力标准：380伏特、50赫兹、三相电
- 凹槽深度：203毫米
- 适用跨度：最大跨度为38米
- 运输条件：符合40英尺高柜标准

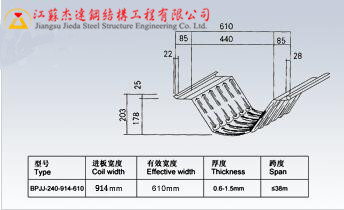

版型图及成型精度
914-610拱形屋顶成型机版型图详细展示了成型轨迹和板型结构，保证了成品板的形状稳定性和适应性。设备采用精密的成型工艺，确保每块成品板都符合设计要求。
设备性能与应用优势
914-610型拱形屋顶成型机具有以下优势：
- 成型精度高，出板尺寸稳定
- 板材利用率较高，降低材料浪费
- 生产速度快，适应工程施工进度要求
- 自动化程度高，减少人工操作
- 运行平稳，设备维护简便
- 适用于多种跨度的建筑需求
常见问题
914-610型设备适用于哪些建筑类型？
该设备适用于工业厂房、仓储建筑、车库、体育馆等多种建筑类型的屋顶成型，尤其对跨度在38米以内的拱形屋顶有很好的适应性。
设备的板材厚度范围是否可以调整？
914-610型设备的标准适用板材厚度为0.6-1.5毫米，这个范围基本覆盖大多数建筑屋顶的需求，特殊厚度的板材可根据具体项目进行工艺调整。
设备运输和安装需要注意什么？
设备采用40英尺高柜标准打包，便于长距离运输。现场安装后需进行调试和检验，确保成型精度达到设计要求后方可投入生产。
小结
914-610型拱形屋顶成型机凭借其精准的成型能力、稳定的运行性能和较高的生产效率，在拱形屋顶施工中得到广泛应用。江苏杰达钢结构工程有限公司配备有该设备，并拥有专业的操作和维护团队，为各类拱形屋顶工程提供的支持，确保工程质量和施工进度。
