拱形屋顶压型设备：914-750型

本文介绍了一款用于制造金属拱形屋顶的成型设备，详细展示了设备的图片及其技术参数，帮助读者了解该类设备的主要性能和适用范围。

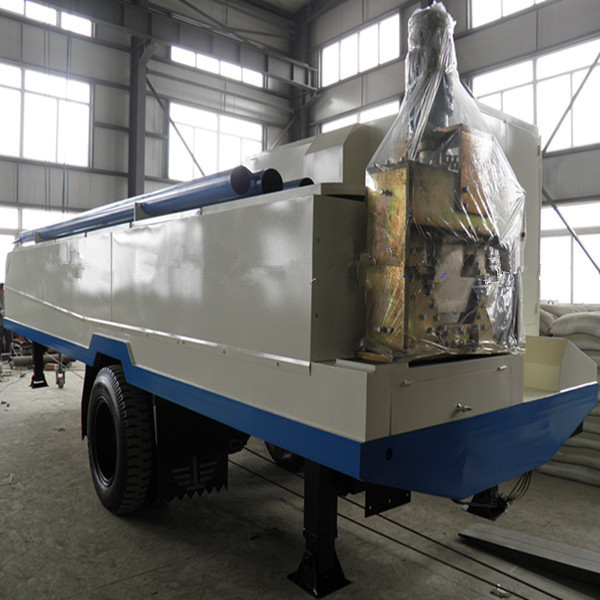

金属拱形屋顶成型机产品图片展示





金属拱形屋顶成型机的主要技术参数

该设备外形尺寸约为9000mm × 2250mm × 2300mm，重量约11吨，属于冷弯机（也称冷轧机），品牌为三兴。主要应用于墙体和屋面的金属成型加工，电动机功率为18.5千瓦。

设备安装后尺寸为9000mm × 2250mm × 2300mm，整体重量约14吨。主电机功率为18.5千瓦，此外还有压型电机7.5千瓦、打弯电机4.0千瓦、剪切电机4.0千瓦及侧电机3.0千瓦，保证了设备的高效运转。

工作速度方面，直板速度可达15米/分钟，弯板速度13米/分钟，咬口速度6米/分钟。辊和轴材质均为优质45号钢，辊经过高频淬火处理，硬度达到HRC58-62，剪刃采用Cr12钢，确保了成型质量和耐用性。

设备采用德国西门子PLC控制系统，成型过程包括13道工序。材料进板宽度914毫米，成型宽度为750毫米，成型板槽深为86毫米。钢板厚度适应范围为0.6至1.5毫米，板材利用率达到82%，适用于跨度不超过15米的结构。

压瓦机设备图片
