1000-700型拱形屋顶设备参数指南

1000-700型号金属拱形屋顶设备是专业用于无梁拱形屋顶施工的成型机械。本文介绍了该设备的相关参数和特点，帮助您了解其技术细节与应用范围，便于更好地参考和选择。

设备外观与现场图片

1000-700拱形屋顶设备正面图：

设备侧面图：

设备细节图：

设备主要技术参数

1000-700型拱形屋顶设备的核心技术指标包括：

• 外形尺寸：8200mm×2250mm×2000mm，结构紧凑，便于安装与操作
• 总重量：约12吨，确保设备稳定性与耐用性
• 总功率：18.5KW
• 传动方式：液压传动，保障成型过程的平稳高效
• 直板成型速度：15米/分钟
• 拱板成型速度：13米/分钟
• 咬口成型速度：16米/分钟，满足不同生产节奏需求
• 进板宽度：1000mm
• 出板宽度：700mm，适应多种板材规格
• 辊数：14道
• 辊体材质：40Cr，淬硬硬铬处理，提高耐磨性能
• 控制系统：电器控制体系，操作简便，稳定可靠
• 切割材料：12CrMoV，确保切割质量与设备寿命
• 适用板材厚度：0.6-1.5mm，满足多样化生产需求
• 电力标准：380伏特/50赫兹/三相电，适配常用工业电源

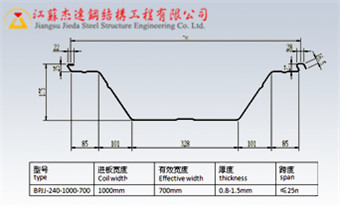

• 凹槽深度：175mm，适合屋顶拱形结构成型
• 适用最大跨度：25米，适合多种建筑需求
• 运输包装：40英尺高柜，便于物流运输和现场安装

设备安装与扩展参数

设备安装后的具体参数：

• 安装外形尺寸：9600mm×2230mm×2350mm
• 总重量：约12吨，整体结构稳定
• 电机功率组合：7.5KW一个、4.0KW两个、1.5KW两个
• 液压功率：4.0KW，满足设备多工序驱动需求
• 滚轮材质：45Cr
• 轴材质：45钢，可调节
• 剪刃材质：Cr12钢，保证成型与切割质量
• 成型速度：约13米/分钟
• 咬合速度：约6米/分钟，符合工业生产效率
• 电源标准：AC380V或根据需求定制
• 控制系统：欧姆龙PLC，控制精准
• 成型道数：15道
• 进板宽度：1250mm
• 成型宽度：800mm
• 钢板厚度范围：0.8-1.5mm
• 板材利用率：约66%
• 包装方式：裸包装，适合海运
• 运输容器：40HQ集装箱，方便现场安装及运输

设备性能与工艺特点

1000-700型拱形屋顶设备具有以下特点：

• 大进板宽度：1000mm进板宽度，适应大规格板材
• 高成型精度：14道精密辊轮，确保成品质量
• 快速成型速度：直板和拱板速度快，提高生产效率
• 灵活功率配置：多个电机组合，满足不同工序需求
• 智能控制：欧姆龙PLC系统，操作精准无误
• 长跨度适应：最大跨度25米，适合各种大型建筑

常见问题

1000-700型设备与914-610型设备的主要区别是什么？

1000-700型设备的进板宽度为1000mm，出板宽度700mm，可加工更大规格的板材，适合大型工程；而914-610型进板914mm，出板610mm，两者各有优势，应根据项目需求选择。

设备的板材利用率为66%，这个比例是否正常？

66%的板材利用率在业界属于中等水平，是由成型工艺和切割方式决定的，根据不同的成型宽度和切割方式，利用率会有变化。

该设备需要特殊的安装场地吗？

设备需要平整的安装场地，电源为三相380V工业电源，需配备液压油等辅助材料。现场安装后应进行调试和检验，确保成型精度达到标准。

小结

1000-700型拱形屋顶设备以其大进板宽度、高成型精度和灵活的功率配置，在各类建筑屋顶工程中得到应用。江苏杰达钢结构工程有限公司拥有该设备，配备专业的操作维护团队，为大型拱形屋顶和彩钢屋面工程提供可靠的设备支持和完整的技术服务。
