拱形屋顶成型机的技术参数与应用范围

拱形屋顶成型机是现代建筑工程的重要施工设备，通过自动化技术实现彩钢板的高效成型和加工，广泛应用于大跨度工业建筑施工。江苏杰达钢结构工程有限公司采用先进的成型设备，能够为各类项目提供质量有保障的拱形屋顶方案。

无梁拱形屋顶成型机的功能特点

无梁拱形屋顶成型机配备了全自动彩钢板输送动力装置，支持0.5至1.5毫米厚度的彩钢板压制。在成型过程中，不需要频繁调整辊压间隙，避免了因板料厚度变化导致的涂膜划伤问题。

成型后的拱形板具有以下特点：

• 波峰高，强度大，承载能力强
• 采用无螺钉锁边咬口安装方式
• 搭接稳固，防水性能优良
• 自动化水平高，效率快
• 可视为一种移动式制造工厂

该设备特别适合工地现场生产与吊装作业，有效降低施工成本。其型号BP-240/120广泛应用于跨度较大的工业建筑，如厂房、仓库、机车库、体育场馆及展览馆等拱形屋顶项目。

成型机的主要技术参数

设备规格与尺寸

PJJ240-914-610型无梁拱柱成型机设备规格为：

• 长度：8200毫米
• 宽度：2250毫米
• 高度：2000毫米
• 总重量：约9吨

动力与传动系统

设备采用液压动力传动系统，具有以下参数：

• 整机总功率：18.5千瓦
• 电力标准：380伏特、50赫兹三相电源
• 传动方式：液压动力

成型能力与效率

成型机的生产效率表现如下：

• 直板成型速度：约每分钟15米
• 拱板成型速度：约每分钟13米
• 咬口成型速度：约每分钟16米
• 适用彩钢板宽度：914毫米
• 成型后出板宽度：610毫米

成型工艺参数

成型机的工艺参数设计科学合理：

• 使用辊数：14道辊
• 辊材质：40Cr淬火加硬铬处理
• 轴材料：镀锌的45钢
• 切割方式：辊压成型与定长切割相结合
• 材料利用率：66.7%

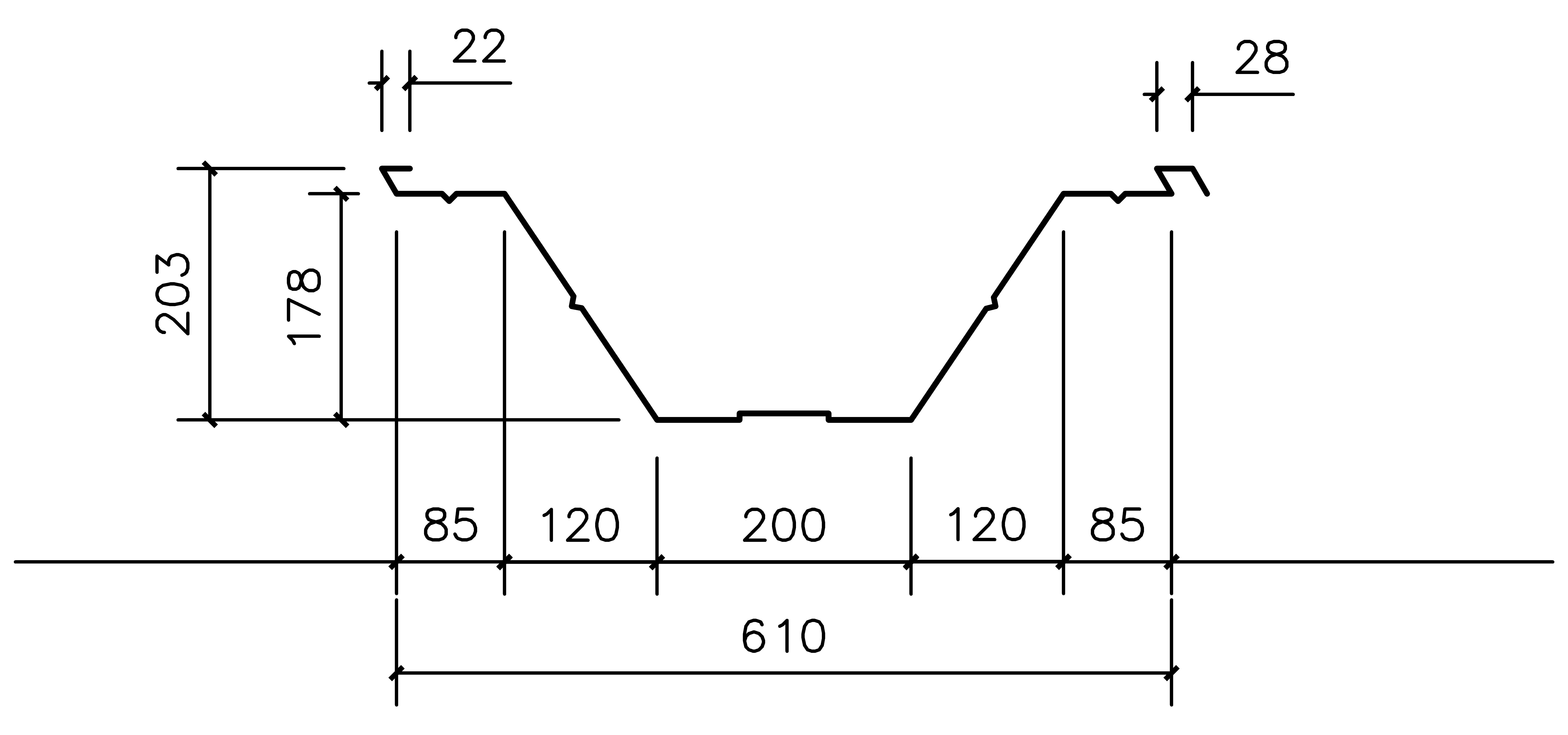

• 凹槽深度：203毫米
• 最大适用跨度：38米

运输条件

为方便运输，该成型机设计适配40英尺高柜装运条件，可根据项目地点灵活调配。

应用领域与实用价值

无梁拱形屋顶设备主要服务于大型工业和公共建筑项目，适合跨度大、结构要求高的场合。

设备优势

• 高效的自动化生产能力，提升施工速度
• 降低人工成本和现场加工难度
• 成型板材的结构设计优化了防水性能和连接强度
• 建筑屋面更为稳固耐用，适应各种气候环境
• 现场成型和吊装方式减少运输成本
• 便于在工地条件复杂的地区使用

常见问题

拱形屋顶成型机能处理多厚的彩钢板？

无梁拱形屋顶成型机支持0.5至1.5毫米厚度的彩钢板压制。不同厚度的板材适用于不同跨度的建筑设计，可根据项目要求选择合适的板材厚度。

成型机的最大跨度是多少？

该设备设计的最大适用跨度可达38米，凹槽深度为203毫米。这使其能够满足大部分工业建筑的拱形屋顶需求。

成型机的材料利用率如何？

该成型机的材料利用率达到66.7%，在钢结构行业中属于较高水平。切割方式采用辊压成型与定长切割相结合的方式，确保最大化利用原材料。

小结

拱形屋顶成型机结合自动化技术与合理的结构设计，能够为建筑工程带来效率与品质的双重提升。江苏杰达钢结构工程有限公司拥有先进的MIC-240型等成型设备，在拱形屋顶的生产和施工中具有明显优势。通过高效的现场成型和专业的吊装技术，为客户提供成本合理、质量有保障的拱形屋顶解决方案。
