914-610无梁拱形屋面成型机_压瓦机规格与参数

江苏杰达钢结构工程有限公司提供HD拱板成型机（914-610无梁拱压瓦机），是一款专业的金属波纹拱形屋顶生产设备。该机型采用数控技术，适用于中大型工业建筑、仓库、车库、体育馆等场景的拱形屋顶快速成型与安装。

914-610无梁拱压瓦机设备图示

拱板版型展示

914-610压瓦机主要技术参数

机械结构参数

• 外形尺寸：8900mm×2230mm×2300mm（单桥4胎）
• 整机重量：10吨
• 成型道数：13+1（共14道成型段）
• 设备轴径：Φ70mm
• 轴材质：45#优质钢，镀锌防护
• 辊材质：45#优质钢，淬火HRC55~65，镀硬铬
• 轴承：哈尔滨品牌

成型加工能力

• 进板宽度：914mm
• 出板宽度：610mm
• 利用率：66.7%
• 材料厚度：0.6~1.5mm
• 直板速度：15m/min
• 弯板速度：13m/min
• 咬口速度：6m/min
• 跨距范围：6~38m

电气与动力系统

• 总功率：19.7KW
• 主电机：7.5KW
• 打弯部分电机：3.0KW+1.5KW×2
• 剪切电机：4.0KW
• 咬口电机：1.1KW+1.1KW
• 控制系统：工业电脑PLC控制

刀片与切割系统

• 刀片材料：12CrMoV高合金钢，经热处理强化
• 切割方式：机械切割，精确度高
• 成型方式：滚轧成型配合长度定向切割

开卷机规格

• 钢卷内直径：450mm~650mm
• 安装钢卷宽度：914mm~934mm
• 承重能力：5吨

拱形屋顶连体工程应用

应用场景

914-610无梁拱压瓦机直接在生产现场进行成型，成本更低，效率更高。该设备广泛用于：

• 工业厂房和生产车间
• 大型仓库和冷库
• 停车库和公路收费站
• 体育馆和健身中心
• 会展中心和展览馆
• 电影院和剧院建筑
• 农业大棚和温室

压瓦机配件清单（英文）

914-610压瓦机包含以下主要配件和工具：

• 开卷机（Manual De-coiler）- 钢卷支撑与开卷
• 咬口机（Seaming machine）- 成型后彩板的咬合，数量2台
• 托板（Run out table）- 钢板支撑，数量20个
• 托板支架（Leg of run out table）- 支撑结构，数量19个
• 调高支腿（Small leg of run out table）- 高度调节，数量48个
• 顶丝（Fastening screw for leg）- 支腿固定，数量58个
• 侧支架（Side support）- 钢板支撑，数量10个
• 吊杆（Suspender）- 材料吊装，数量3根
• 吊杆销子（Pin of suspender）- 吊杆连接，数量2个
• 吊具（Hanger）- 钢板吊装工具，数量8套
• 手夹子（Clamp）- 成型板夹持，数量4个
• 轴承（Bearing 208）- 辊轮驱动，数量4个
• 链条（Driving chain）- 齿轮传动，数量3条
• 链节（Chain link）- 链条连接，数量3个
• 半节（Half section）- 链条连接，数量3个
• 大力钳（Superplier）- 钢板夹持，数量1个
• 铁剪（Metal scissor）- 材料裁切，数量1把
• 扳子（Wrench）- 螺丝紧固，数量1把
• 手摇把（Crank handle）- 支腿高度调节，数量2个
• 行程开关（Travel switch）- 定长裁切测量，数量1个
• VCD光碟（Video CD）- 设备操作指导，数量1张

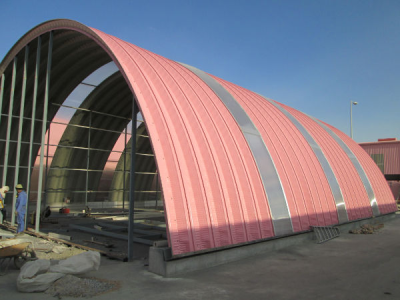

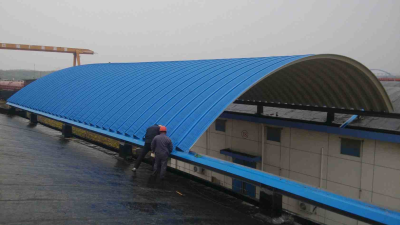

落地式项目应用图示

914-610压瓦机配件表（中文详表）

配件信息汇总

• 咬口机：2台，用于咬合成型后的彩板
• 涨卷器：2台，用于支撑卷彩钢板
• 放料架：2套，支撑涨卷器
• 直板侧支架：8件，支撑彩钢板
• 直板出料托架：8件，支撑彩钢板
• 弯板出料托架：8件，支撑彩钢板
• 链条：3挂，连动齿轮传动
• 链节：6节，连接链条
• 吊杆：3根，用于吊彩钢板
• 吊具：8套，用于吊彩钢板
• 手夹子：16件，夹彩钢板
• 大力钳子：2把，夹彩钢板
• 铁剪子：1把，剪切材料
• 扳子：1把，固定螺丝
• 行程开关：1套，测量直板剪切长度
• 调车工具：1套，设备调试使用
• 摇把：2个，调节支腿
• VCD：2份，教客户生产操作方法
• 说明书：1份，指导设备使用方法

常见问题

914-610压瓦机与其他型号有什么区别？

914-610型号进板宽度914mm、出板宽度610mm，成型道数13+1，适合中等规模的拱形屋顶生产。相比小型机型，它的生产效率和覆盖宽度更优；相比大型机型，投资成本更低。

该设备能生产多长跨度的拱形屋顶？

该机型可生产6~38米跨度的拱形屋顶，满足大多数工业建筑的需求。超过38米的跨度可由多片拱板现场拼接实现。

设备的成型精度和质量如何保证？

设备采用数控PLC控制系统，从开卷、成型、定长切割到咬口，每一步都由精密的电控和机械装置执行。轧辊采用淬火硬铬处理，确保产品尺寸稳定和表面质量。

小结

914-610无梁拱形压瓦机是江苏杰达钢结构工程有限公司专业生产的拱形屋顶成型设备。该机型集成了先进的数控技术，具备高效率、高精度的生产能力，广泛应用于工业厂房、大型仓库等建筑。我们提供完整的设备供应、技术培训和售后服务。需要了解更多关于拱形屋顶机械和产品的信息，欢迎咨询江苏杰达钢结构工程有限公司。
