拱形屋顶圈梁处架设H钢作为支座
2017-03-04 21:25:302084
本文介绍了江苏地区仓间罩棚的典型结构设计,重点讲述了在原有粮库基础上追加拱形屋顶罩棚的施工方式,并通过具体案例详细说明了H钢及托板的尺寸和焊接节点要求。
江苏仓间罩棚通常采用在原粮库上架设水泥站柱,再安装H型钢梁,最后焊接托板形成拱形屋顶的结构。这种设计适用于没有预埋件的旧粮库,通过后期加固实现仓间罩棚的功能,确保粮食储备环境的改善。

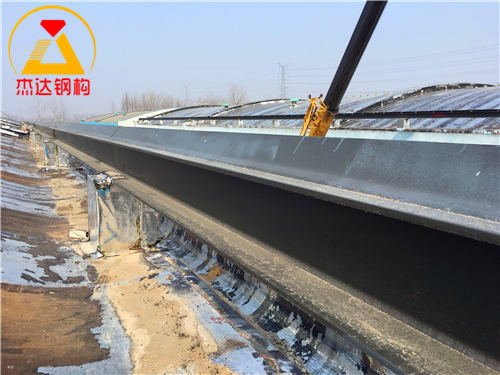

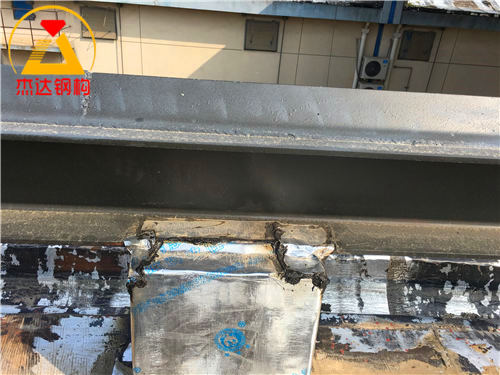

下图展示了江苏扬州瘦西湖粮食储备库的拱形屋顶结构,体现了钢结构施工的细节与工艺。
H钢尺寸详解(以江苏淮安盱眙粮食储备库为例)

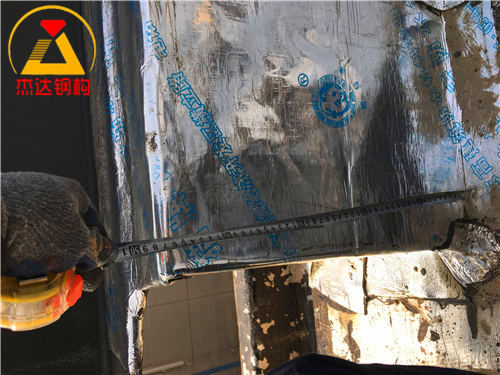

H钢与水泥站柱间距保持在100毫米,确保结构稳定并留有适当的施工空间。

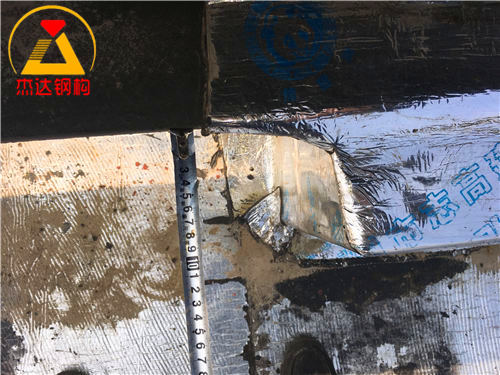

水泥站柱高度设计为500毫米,满足承重和连接要求。

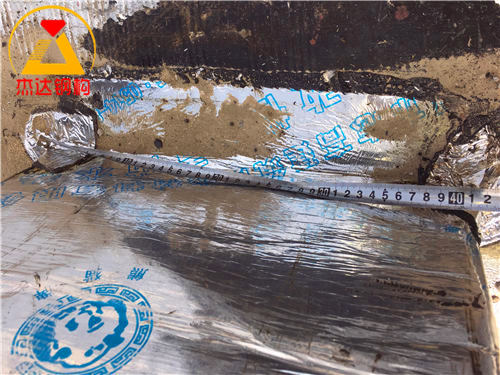

水泥站柱宽度为400毫米,保证其承载力和稳定性。

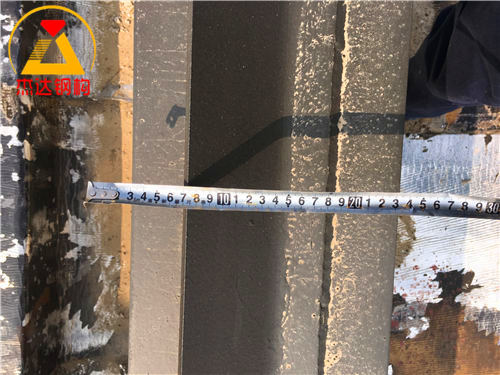

H钢宽度为250毫米,为托板焊接提供足够的支撑面积。
焊接托板尺寸为135度角,宽度150毫米(由100毫米主板与50毫米侧板组成),确保连接处受力均匀。

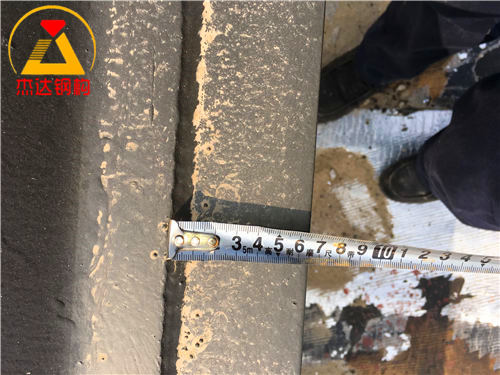

托板安装位置距离H钢边缘50毫米,保证焊接质量与结构安全。

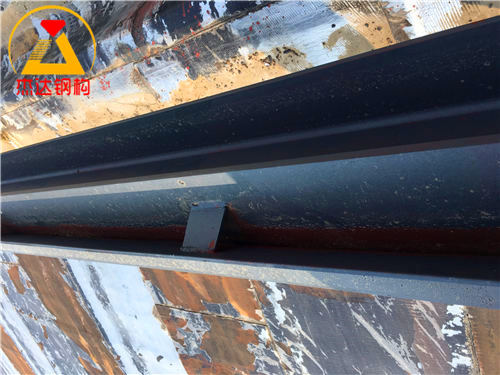

焊接托板节点结构
托板焊接在H钢上的节点设计包括背视图、斜视图和正视图,确保从各角度看焊接位置的稳固性。

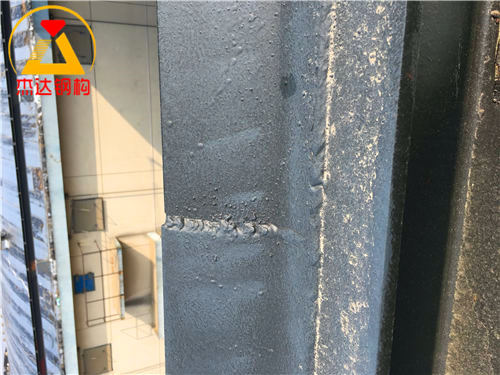

焊接节点要求牢固,每隔300毫米焊接100毫米,背面设置三角筋加固焊缝,焊缝需坚实、饱满,以保证整体结构的安全性与稳定性。
