拱形屋顶预埋件尺寸与设计参考

本文介绍一种适用于拱形屋顶结构施工的预埋件设计与尺寸参数。这套预埋件曾应用于安徽安天食品集团厂房建设项目中，具有代表性和实用性，为类似工程提供了可靠的设计参考。

拱形屋顶结构中的预埋件作用

在大型无梁结构的屋顶施工过程中，预埋件的合理设计与精确安装直接关系到屋面的整体稳固性与后期连接的牢固度。预埋件是连接混凝土结构与钢结构的关键构件，其性能直接影响拱形屋顶系统的长期使用安全。

江苏杰达钢结构工程有限公司在2016年为30米大跨度拱形结构项目设计了如下预埋件方案。该预埋件主要被均匀布置于圈梁内部，安装间距为50厘米，可有效提升结构的受力均匀性与整体稳定性能。

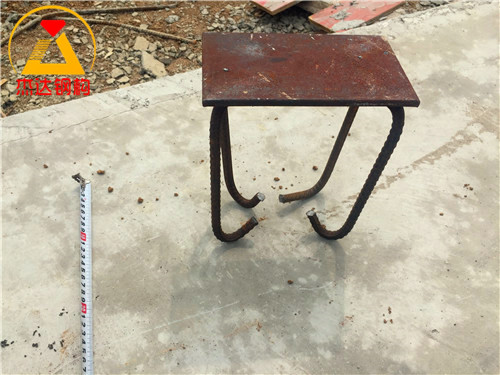

预埋件关键尺寸参数

为了满足拱形屋顶的结构要求，该预埋件在设计过程中充分考虑了力学性能和施工便捷性，其关键尺寸参数设计如下：

宽度参数

预埋件整体宽度为120mm，这是确保连接牢固的基础数据，适配常规钢结构焊接或螺栓连接方式。120mm的宽度既能提供足够的连接面积，又不会过度增加预埋件重量和成本。

长度参数

长度设置为200mm，有利于深入混凝土结构中，提升锚固效果。较长的预埋件在混凝土中有更大的接触面积，使得拔出力更强，能够更好地承载拱形屋顶传来的拉力。

高度参数

预埋件高度为250mm，可满足拱形结构屋面上下夹持或连接的厚度要求。这个高度设计考虑了钢构支撑的厚度和连接螺栓或焊接的空间需求。

结构设计与安装方式

通过结构设计视图的观察，可以更直观地理解该拱形屋顶预埋件的结构形态与安装方式。该预埋件设计简洁、受力明确，适用于大跨度、无梁拱形建筑场景。

施工安装要点

预埋件的成功安装需要注意以下几个关键步骤：

• 位置定位：根据设计图纸精确定位预埋件位置，均匀间距50cm
• 混凝土浇筑前固定：预埋件应在混凝土浇筑前牢固固定，防止浇筑过程中移位
• 与圈梁配合：预埋件应充分嵌入圈梁内部，深度不少于200mm
• 焊接面清理：预埋件与钢结构连接面应清理干净，为焊接或螺栓连接做好准备
• 检验验收：混凝土养护后，检查预埋件位置和牢固度，确保符合设计要求

应用价值与工程意义

该类型预埋件已经在多个拱形屋顶项目中投入使用，具有以下优势：

• 安装便捷：标准化设计，便于工厂加工和现场安装
• 结构安全：经过多个工程验证，承载力和稳定性可靠
• 对接可靠：与拱形屋顶支撑系统的连接牢固
• 维护便利：为后期检修与维护预留了充足的连接空间

常见问题解答

Q：预埋件间距为什么设置为50cm？

A：50cm间距是在承载力和施工成本之间的优化选择。该间距能保证荷载均匀分布，避免单点受力过大；同时也避免了间距过小导致的浪费。对于不同跨度的项目可适当调整。

Q：预埋件的120mm宽度是否适用于所有项目？

A：这个宽度设计适用于中等规模的拱形屋顶项目。对于特别大跨度或重载的项目，可增加宽度至150-200mm；对于较小项目，可减小至100mm。需根据具体结构计算确定。

Q：预埋件如何与钢结构连接？

A：可采用焊接或螺栓连接两种方式。焊接强度更高，适合动荷载；螺栓连接便于拆卸维修，适合需要检修的项目。具体选择需根据工程需求确定。

小结

拱形屋顶预埋件的合理设计和精确安装是确保整个钢结构系统安全稳固的基础。江苏杰达钢结构工程有限公司基于多年工程经验，设计的这套预埋件方案已在包括安徽安天食品集团在内的多个项目中得到应用验证，为各类拱形屋顶工程提供了可靠的设计依据和施工参考。在今后的工程中，可根据实际项目条件灵活调整尺寸参数，以适应更多样化的建筑需求。
