拱形屋顶使用中空间隔式FPR采光带

杰达钢构2017-03-04 13:21:321942

拱形屋顶中空采光带的设计与安装,是保证建筑采光和美观的重要环节。本文结合江苏地区一实际工程案例,详细介绍了拱形屋顶采光带的材料选用、安装流程及效果展示,帮助读者了解该结构的施工要点与性能优势。

结构设计与主要材料

拱形屋顶结构形式采用单元瓦与中空式采光带相间布局,既保证了采光效果,也满足了建筑强度需求。

主要使用材料包括:定制的FRP采光带、5×5或4×4规格的角钢、铝压条或镀锌压条,以及995耐候结构胶。这些材料共同保证了采光带的稳固安装和耐久性能。

施工准备与现场安装

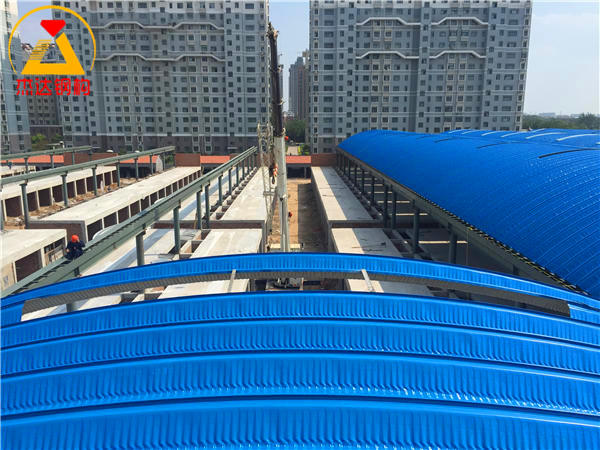

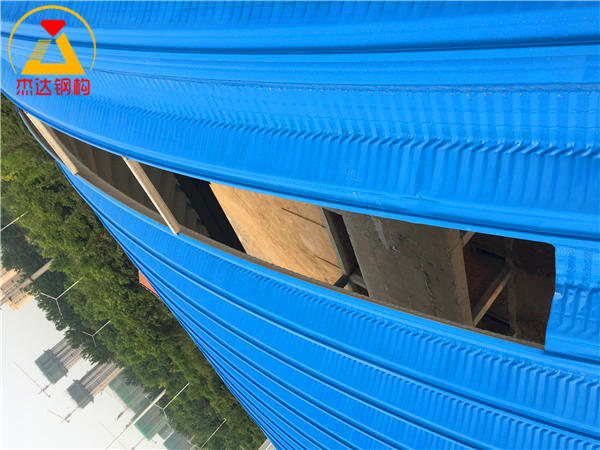

施工前需定制专用的拱形屋顶采光带,确保尺寸和曲率精准匹配。组装过程中,在每榀拱形屋顶中部安装两道角钢支撑,提高结构稳定性。

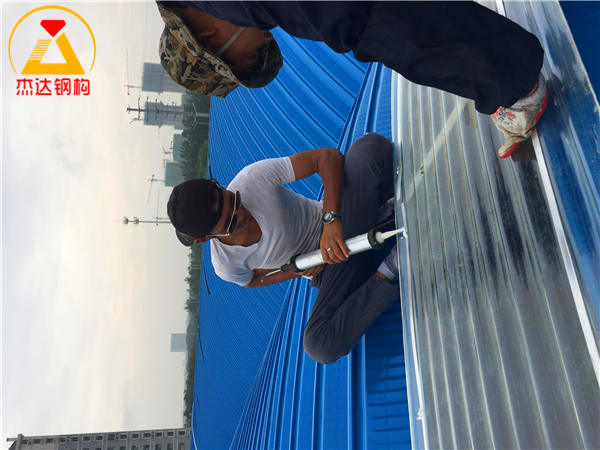

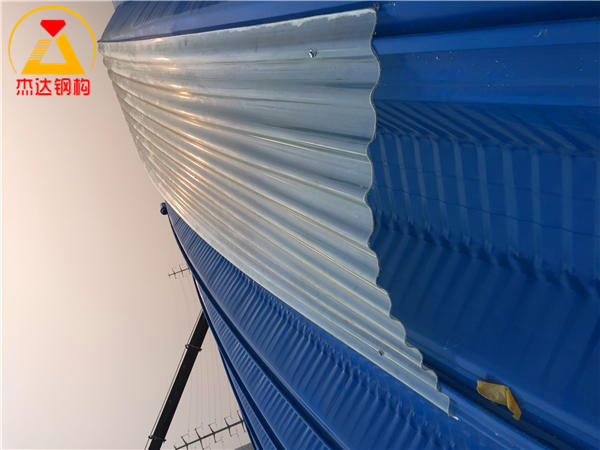

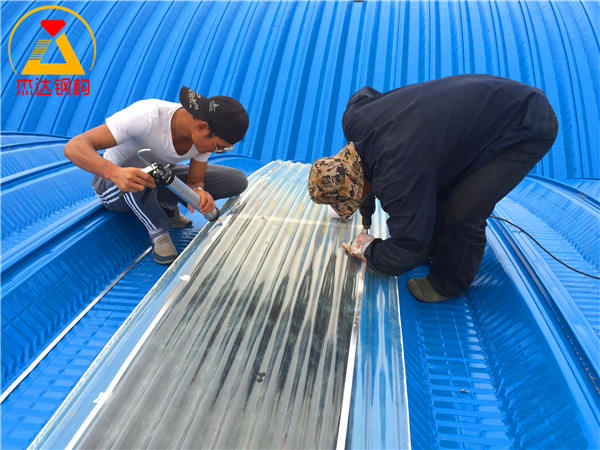

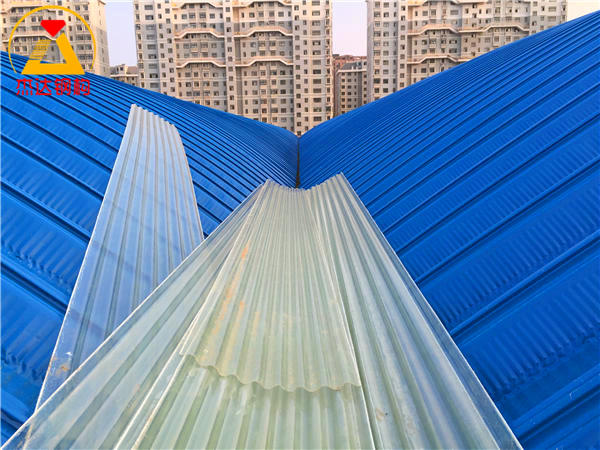

采光带运至屋顶后,安装人员将采光带卡槽平铺于预定位置,并在屋面打胶,提升防水性能。安装时同步进行打钉和打胶作业,确保采光带与屋顶结构严密结合。

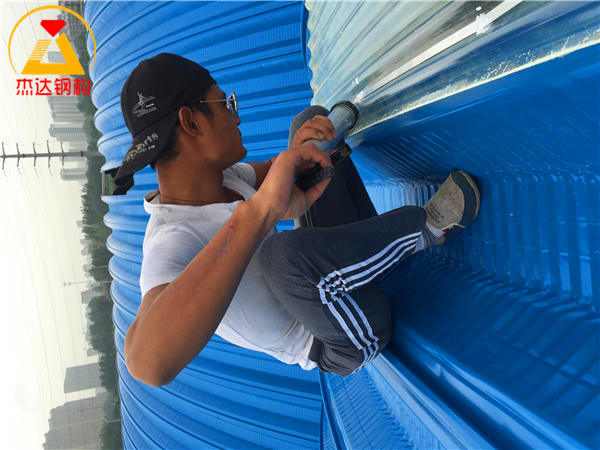

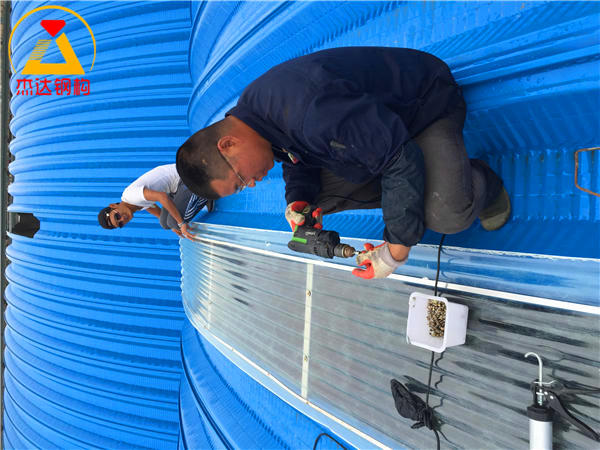

采光带边缘安装铝压条或镀锌压条,并用自攻螺丝固定。钉眼处涂抹995耐候结构胶,增强防水和耐候性,保障长期使用中不受气候影响。

安装完成后的效果展示

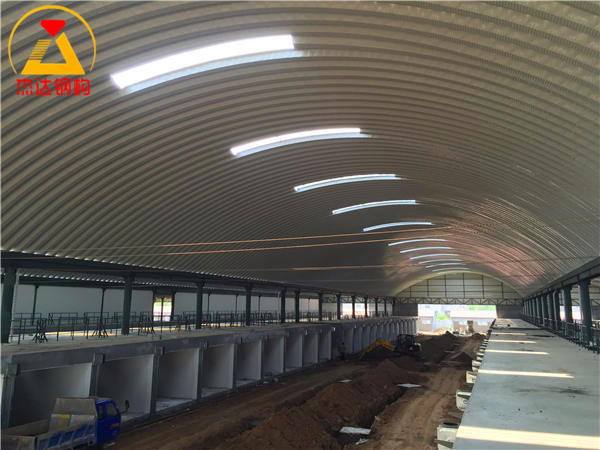

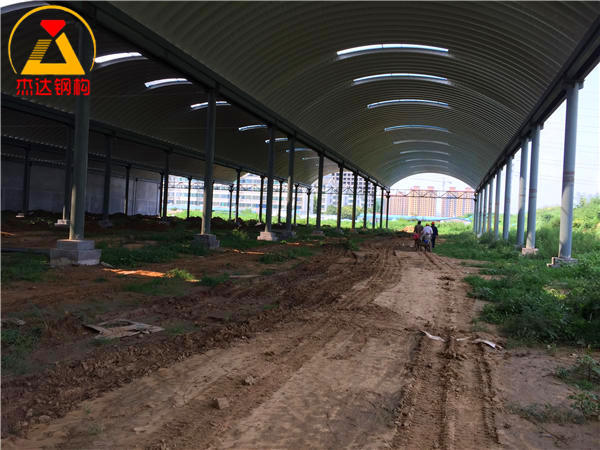

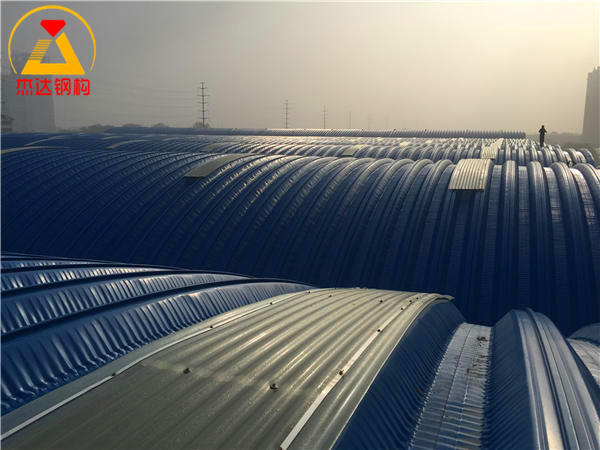

施工完成后,拱形屋顶在自然光下表现出良好的采光效果,采光带间隔合理,提升了屋顶整体的采光与美观度。从屋顶内侧仰视,采光带呈现均匀的光线分布,保证了室内光照的舒适度。

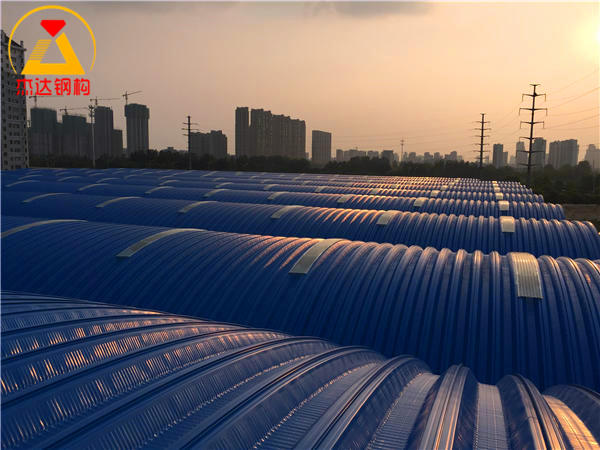

夕阳和日落余晖照耀下的拱形屋顶,展现出建筑结构与采光材料的和谐美感,充分体现采光带的实用价值与视觉效果。

FRP采光板的特性及应用优势

FRP采光板,即玻璃纤维强化聚酯板,是一种与钢结构配套使用的采光材料。其主要组成包括高性能上膜、强化聚酯和玻璃纤维,上膜具备抗紫外线抗静电功能,能够延缓板材老化,保持良好的透光性能,并帮助雨水冲刷表面灰尘,维持清洁。

优质的原料配比和特殊的工艺,使FRP采光板具有较强的耐候性抗化学腐蚀自洁性。它广泛应用于工业、商业及民用建筑的屋面和墙面采光,兼顾实用性和美观性。

主要技术指标

FRP采光带性能表现主要体现在以下几个方面:

采光率方面,无色板通常不低于82%,有色板最低保持在72%以上,确保良好透光性。

抗紫外线率达到99%以上,有效防止紫外线引起的材料老化和变色。

抗张强度表现为抗风压强度,1.2mm厚度的板材可承受每平方米90公斤以上压力,满足大风及台风等恶劣天气的防护要求。

耐候性适应温度范围宽广,-30℃到130℃的环境下不发生开裂、软化或老化,保证长期稳定使用。

此外,FRP采光带的折射率使其光线呈散光状态,这与玻璃纤维品质密切相关,影响最终的采光效果。

与其他采光材料的比较

相较于PC板和PVC板,FRP采光带具有更高的透光率和更好的耐寒性能。PC和PVC板在低温(-5℃)时易出现冻裂,且不耐紫外线,易发生老化和变形,膨胀系数较大。而FRP采光带则因稳定的物理性能,成为这些材料的理想替代选择。
