工人俱乐部桁架加工_大跨度休闲设施屋顶
工人俱乐部是职工文化活动中心，需要宽敞的内部空间来容纳各类活动。其屋顶采用大跨度空间桁架结构，由江苏杰达钢结构工程有限公司承揽设计和制造。该项目结合了建筑美观性和结构安全性，是文体建筑的典范工程。
文体建筑对桁架的特殊需求
俱乐部、礼堂、室内体育场等文体建筑要求宽敞无柱的内部空间，便于举办各类活动。同时这类建筑对外观美观度要求高，要求桁架外形简洁优美，不能显得生硬或笨重。工人俱乐部的桁架跨度达18米以上，高度控制在3米以内，采用流线型设计，既满足结构要求，又呈现视觉美感。
文体桁架的设计原理
该项目的桁架设计充分考虑了功能和美观的平衡：
- 采用Q345B钢材，强度等级345MPa，成本合理且性能可靠
- 杆件截面采用圆管，外径300-400mm，厚度12-16mm，使外形更加圆润美观
- 节点采用焊接方式，确保外观平整光洁，无突起螺栓头

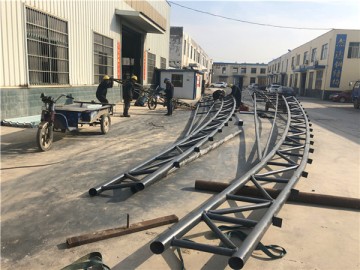

- 上弦杆采用抛物线形或直线形，下弦杆采用平直设计，整体简洁优雅
- 跨度约18米，自重仅40-50吨，远小于等跨混凝土梁的自重
- 采用氟碳漆等装饰性涂料，颜色可定制，符合建筑美学要求
桁架制造与安装工艺
文体建筑对桁架制造和安装的要求包括：
- 杆件下料：采用数控等离子切割，确保截面尺寸精准，切割面光洁
- 端部加工：圆管开口处采用专用钻床钻孔或数控铣床开孔，确保与节点板吻合
- 焊接工艺：采用自动焊或半自动焊，焊缝贯穿整个周长，强度高于母材强度
- 焊后处理：焊缝区域用砂轮打磨光洁，消除焊接飞溅和毛刺

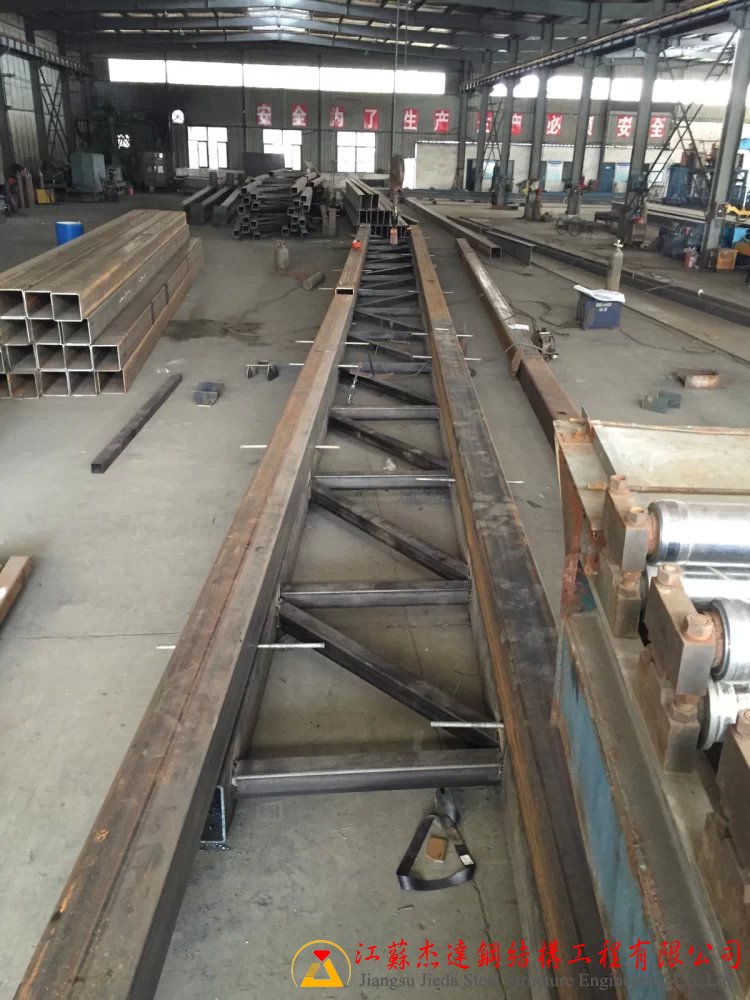

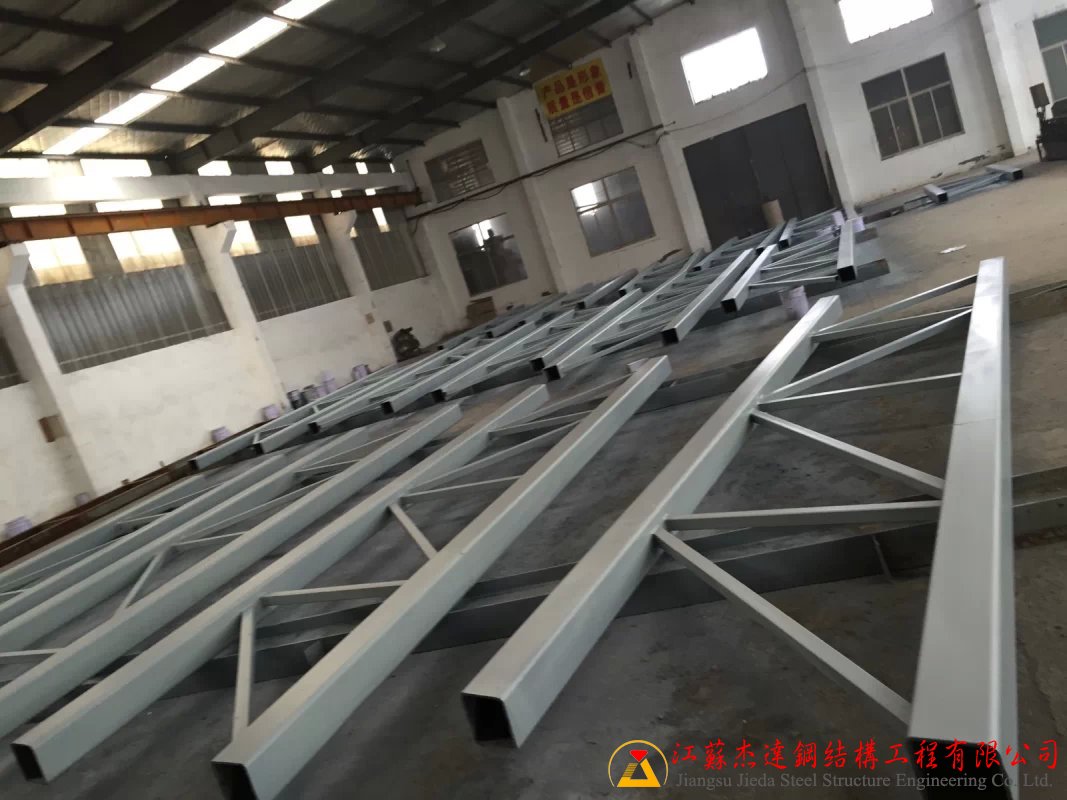

- 架体组拼：在车间内分段组拼，现场只需进行最后连接，加快安装进度
- 涂装工艺：采用环氧底漆和氟碳面漆，膜厚120μm以上，确保长期防护
质量检验与安全保障
俱乐部作为公众聚集场所，桁架质量关系到安全，江苏杰达进行了严格检验：
- 钢材检验：验证原材料质量证书，关键杆件进行化学成分分析
- 焊缝检验：目视检查焊缝无裂纹、气孔、飞溅，超声波探伤重点部位
- 尺寸检查：关键尺寸逐一测量，确保与设计图纸的偏差不超过±5mm
- 平整度检查：用水平仪检查各弦杆的直度，误差不超过跨度的1/1000
- 涂层检查：干膜厚度测量，盐雾试验确保防腐性能达标
- 动态测试：完成现场安装后进行静载试验，测量实际挠度与理论值的偏差
常见问题解答
为什么文体建筑桁架要采用圆管而不是方管？
圆管在各个方向的刚度相同，承载能力高。从美观角度，圆管看起来更加流畅柔和，不像方管显得棱角分明和生硬。圆管的外观经处理后光洁有质感，特别是采用氟碳漆涂装后，更显高档大气。这是大型文体建筑的常用选择。
焊接杆件的强度能达到母材强度吗？
可以的。正确的焊接工艺（包括焊前清理、焊接温度控制、焊后热处理）能够使焊缝金属晶体结构良好，强度甚至能超过母材。但如果焊接过程中有缺陷（气孔、夹渣、未焊透），焊缝强度会大幅下降。这是为什么要进行严格的焊缝检验和无损测试的原因。
桁架在现场如何安装？需要多大的吊机？
40-50吨的桁架通常分为2-3段运输，现场采用50吨以上的履带吊或汽车吊进行吊装。安装序列是先吊起第一段，临时支撑；再吊起后续段，通过螺栓或焊接逐段连接。整个安装过程需要专业的指挥人员，确保吊装安全和位置准确。
小结
工人俱乐部的大跨度桁架加工项目充分展示了江苏杰达钢结构工程有限公司在文体建筑领域的设计施工能力。通过优化的结构设计、精湛的制造工艺和严格的质量管理，为广大职工提供了安全舒适的活动空间。如果您正在规划社区中心、教育培训基地、综合文体设施等建筑，需要美观且安全的大跨度桁架支撑，欢迎与江苏杰达合作。我们致力于用创新的设计理念和精细的工程实践，为社会文化事业贡献钢结构力量。
