拱形屋顶设计参数与跨度板厚对照

拱形屋顶的设计需要根据建筑跨度、荷载要求等因素确定合适的板材厚度和结构参数。江苏杰达钢结构工程有限公司为不同跨度的建筑项目提供了经过验证的技术参数对照表，帮助业主和设计人员快速确定优良方案。

拱形屋顶跨度与板厚对照

根据建筑跨度选择合适的板厚，是保证拱形屋顶安全性和经济性的重要步骤。以下对照表列出了不同跨度范围所对应的推荐板厚：

跨度	m	6~10	8~13	10~18	15~20	18~21	22~24	24~27	28~32
板厚	mm	0.6	0.7	0.8	0.9	1	1.1	1.2	1.3

注：表中数据为推荐范围，具体选择需根据当地风载、雪载等实际条件经过详细计算确定。

矢跨比与结构参数对照

矢跨比是决定拱形屋顶结构形态的重要参数，通常取值0.18-0.2。不同的跨度对应不同的拱高、板厚和受力参数，如下表所示：

跨度(m)	矢跨比	拱高(m)	板厚(mm)	水平力t/m	垂直力t/m
12	0.18	1.8	0.8	0.445	0.324
15	0.2	3.0	0.8	0.490	0.412
18	0.2	3.6	0.9	0.542	0.454
21	0.2	4.2	1.0	0.659	0.553
24	0.2	4.8	1.1	0.783	0.682
27	0.2	5.4	1.2	0.902	0.750
30	0.2	6.0	1.3	1.038	0.873
33	0.2	6.6	1.35	1.142	0.960

表中数据说明：

• 跨度：建筑屋面的跨越宽度
• 矢跨比：拱高与跨度的比值，影响拱形曲线的形态
• 拱高：从檐口到拱顶的垂直距离
• 水平力：拱端支座处的水平推力
• 垂直力：拱端支座处的垂直反力

拱形屋顶的主要建筑形态

拱形屋顶可采用多种建筑形态，包括：

• 单拱形：最基本的形态，适用于简单的建筑结构
• 梯形双拱：中间高度不同，适用于要求建筑分层的场合
• 锯齿形多拱：多个拱形结合，增加采光面积
• 混合型：拱形与直墙结合，增加建筑的灵活性

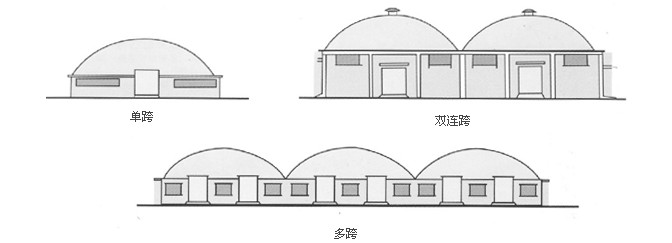

单跨、双跨、多连跨拱形屋顶

根据建筑功能和空间需求，拱形屋顶可采用不同的跨越方式：

• 单跨拱形：一个跨度，结构简单，施工快速
• 双跨拱形：两个相邻跨度，适用于较大的建筑面积
• 多连跨拱形：三个或以上连续跨度，提供大面积的统一空间

常见问题

跨度6米应该选用什么板厚？

根据跨度与板厚对照表，6-10米跨度应选用0.6毫米板厚。但具体选择还需考虑当地的风载、雪载等因素，经过详细计算后才能最终确定。

矢跨比为什么不能随意选择？

矢跨比影响拱形的曲线形态和受力特性。比值过小会增加水平推力，对支座要求高；比值过大会增加拱高，可能影响建筑使用。一般取0.18-0.2是在强度、安全、经济之间的优良平衡。

拱端的水平力和垂直力有什么作用？

这两个力值用于计算拱端支座的受力和基础的设计。水平力决定了支座的水平约束方式，垂直力用于计算基础的承载能力。这两个参数直接影响整个建筑的安全和经济性。

小结

拱形屋顶的设计参数需要根据建筑跨度、地域气候条件、荷载要求等因素综合确定。江苏杰达钢结构工程有限公司拥有完整的技术参数数据库和设计计算能力，能够为不同规模的项目提供准确可靠的参数指导。无论是小跨度的简易厂房还是大跨度的仓储建筑，公司都能根据客户需求提供优良的技术方案，确保建筑安全、经济、美观。
