拱形屋盖ACSRSAP软件设计验算参数说明

ACSRSAP是拱型波纹钢屋盖结构设计验算的专业软件，在进行设计计算时需要输入多项关键参数。江苏杰达钢结构技术员吴仕宽整理了使用该软件验算必须掌握的主要参数及其取值范围。

基本参数设置

结构尺寸参数

• 屋盖跨度（m）：拱形波纹钢屋盖跨度范围通常为6~30米，实际施工项目中也有跨度达40米的案例，如云南昭通游泳场馆。
• 屋盖拱高（m）：拱高矢跨比通常取值0.15~0.5区间，常规取值0.2。例如20米跨度的拱型波纹钢屋盖，常规拱高为4米（20×0.2=4）。
• 彩板厚度（mm）：原材料彩涂板厚度通常为0.8~1.5mm，部分厂家可生产铝镁锰板厚度达2mm。
• 檐口标高（m）：指拱型波纹钢屋盖结构下部建筑的檐口高度。

支座与版型参数

• 支座形式：一般采用铰支形式。
• 拱板版型：可选版型包括YJ3011型、YT6118型、YT6515型、YT7009型。常规选用YT6118型，该型号进板宽度为914mm，出板宽度为610mm，也称914-610型。
• 材料强度等级：可选择TS280、TS320等级，现已可采购TS350等强度板材。
• 特殊结构：确定建筑是否有女儿墙或较大挑檐。

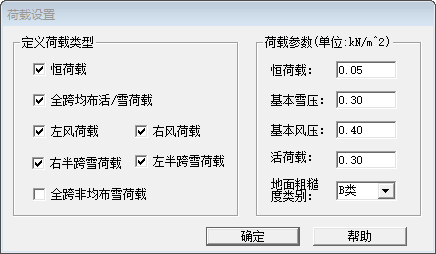

荷载类型定义

ACSRSAP软件中需定义以下荷载工况：

• 恒荷载
• 全跨均布活荷载和雪荷载
• 左风荷载
• 右风荷载
• 右半跨雪荷载
• 左半跨雪荷载
• 全跨非均布雪荷载

荷载参数数值（kN/㎡）

根据实际工程地点和建筑条件，需输入以下荷载数值：

• 恒荷载值
• 基本雪压
• 基本风压
• 地面粗糙度类别

常见问题

如何确定合适的拱高矢跨比？

拱高矢跨比的选择应综合考虑建筑跨度、使用功能、风雪荷载等因素。通常在0.15~0.5范围内选择，常规取值0.2可适用于大多数工程。

不同版型的屋盖性能有什么差别？

不同版型的波纹深度和宽度会影响屋盖的承载力和刚度。YT6118型作为应用广泛的规格，提供了成本和性能的良好平衡，其914-610的宽度转换便于现场施工。

软件中如何准确输入地方荷载数据？

地方荷载数据应根据《建筑结构荷载规范》和当地气象资料确定。建议参考当地建筑部门或设计院提供的基本风压和雪压数据，以确保设计的安全性和经济性。

小结

掌握ACSRSAP软件的关键参数对拱形屋盖的精准设计至关重要。江苏杰达钢结构工程有限公司在多年实践中积累了丰富的参数设置经验，可为客户提供专业的技术指导，确保每项工程都能获得安全、经济、可靠的设计方案。
