南通粮库烘干房拱形屋顶工程

本文介绍的是位于江苏南通如皋丁堰的粮库罩棚项目，涵盖钢结构屋面施工细节与实际使用情况。

工程名称：江苏南通如皋丁堰粮库工程

建设单位：江苏南通如皋丁堰粮食储备库

施工单位：江苏杰达钢结构工程有限公司

工程地点：江苏省南通市丁堰镇

施工时间：2019年10月

工程面积：2500㎡

项目施工概况

本项目是为如皋丁堰粮食储备库建设的仓间罩棚工程，屋顶采用宝钢彩涂卷，材质厚度为1.0mm，颜色为乳白色，具备良好的耐腐蚀性能与稳定性。

所用彩钢瓦型号为610型，单片宽度914mm，强度等级为TS280GD-Z，山墙两端采用白色包边进行封闭处理，美观且防护性良好。

整个钢结构部分由江苏杰达钢结构公司负责设计、加工与安装，现场施工期间严格控制误差，确保每一根构件都精准对位。

施工细节展示

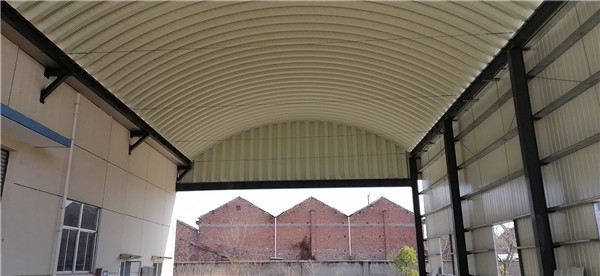

在完成罩棚主体后，山墙部位设置了400*300的横梁作为墙面支撑结构，并在其上方安装乳白色彩钢墙面瓦，为整个建筑轮廓提供清晰支撑。

在烘干房结构中，共布设了5根钢柱，架设7路C型钢结构系统，并使用M12规格拉锁进行稳定连接。墙面拉条布置完成后，进行了840型边瓦安装，提升整体风压抗性。

拱形屋顶结构说明

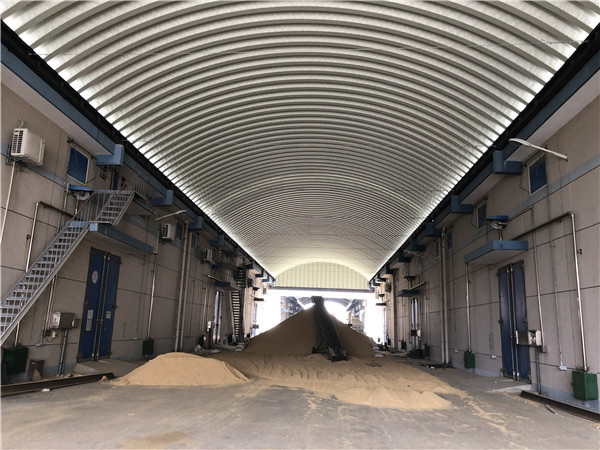

烘干房完工后迅速投入使用，有效应对突发降雨天气。在雨天无法及时卸粮时，工作人员立即将粮食转移至烘干房内侧，避免损耗。

拱形屋顶的结构设计跨度为15米，为确保其长期稳定运行，承重的H型钢结构被安装于混凝土牛腿之上，并加设钢丝绳以降低水平推力，确保结构在长期使用中的稳定性。

关键词要点总结

本工程在实际施工中重点体现了以下技术特征：宝钢彩涂卷、610型压瓦板、钢丝拉锁固定、C型钢结构体系、H型钢安装于牛腿、拱形屋顶跨度设计。项目兼顾结构稳定与实用功能，适用于大面积粮食储备库建设。
