江苏淮安直属库拱形屋顶罩棚工程

该项目是对粮库仓间空间进行功能性升级的重要工程,有效提升粮食存储和作业的安全性与便捷性。

工程名称:淮安直属库仓间罩棚改造工程

建设单位:淮安直属库

施工单位:江苏杰达钢结构工程有限公司

工程地点:江苏省淮安市直属库内

施工时间:(隐藏)

工程面积:2360㎡

项目结构与施工概况

本次罩棚改造工程主要涵盖两栋跨度16米长度66米的罩棚建设。整个工程分为两大施工阶段,分别是钢结构支撑系统的制作与拱形屋顶的安装。

罩棚的主要材料选用了TS280GD-Z高强彩涂卷,厚度为1.0mm,表面色彩为海蓝色,由台湾尚兴品牌提供。这种材料具备良好的强度与耐腐蚀性能,能够适应不同天气条件。

钢结构部分施工说明

钢结构部分的重点施工内容包括:化学螺栓固定钢牛腿安装H型钢横梁搭建以及钢托板焊接等多个环节。结构部分的稳定性是确保罩棚使用安全的核心基础。

拱形屋顶施工细节

拱形屋顶采用模块化冷弯技术进行现场成型与安装,确保瓦片排列整齐,排水顺畅。屋顶两侧均加装泛水板包边,同样使用海蓝色彩涂板,厚度为0.5mm,既起到防渗防漏的作用,又统一了整体外观风格。

施工现场图示

以下是工程施工过程中拍摄的现场图片,可直观展现项目结构和实际应用效果:

图一展示了罩棚的整体侧视图,可以清晰看到16米的跨度。

图二从罩棚上方拍摄,展示了拱形屋顶瓦片安装的整齐度和结构美感。

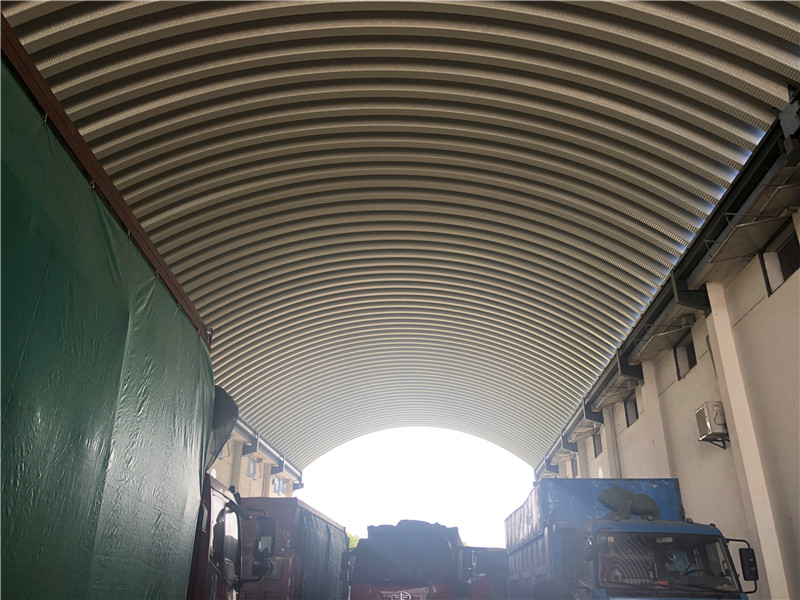

图三展示了罩棚的内部使用场景,适用于车辆停靠和粮食装卸,有效实现遮阳避雨的实用功能。

项目亮点与实际价值

该罩棚工程充分利用空间,为粮库作业提供更稳定的作业环境,提升了仓储效率操作安全。施工期间严格把控质量与进度,所有构件现场组装、安装精度高、拼接紧密,增强了结构整体性。

本项目的成功实施,为类似粮库罩棚改造项目提供了实用性经验,具有良好的工程示范意义。
