钢梁加工工艺流程与结构设计方案

钢梁加工是钢结构制造的重要工艺，涉及多种结构形式和加工方法。江苏杰达钢结构工程有限公司在多年的生产实践中，形成了一套完整的钢梁加工工艺体系，包括型钢梁、组合梁、蜂窝梁等多种设计方案。

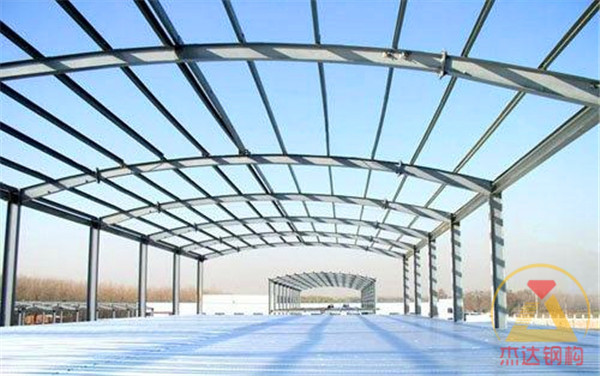

钢梁结构分类与设计选择

根据使用要求和经济性能，钢梁可分为型钢梁、组合梁和蜂窝梁等多种结构形式，各有其适用范围和技术特点。

型钢梁的特点

• 用热轧成型的工字钢或槽钢制成
• 轻型梁可采用冷弯成型的Z型钢和槽钢
• 加工简单、造价较经济
• 截面尺寸受规格限制，不能自由设计
• 荷载和跨度大时需采用组合梁

组合梁的特点

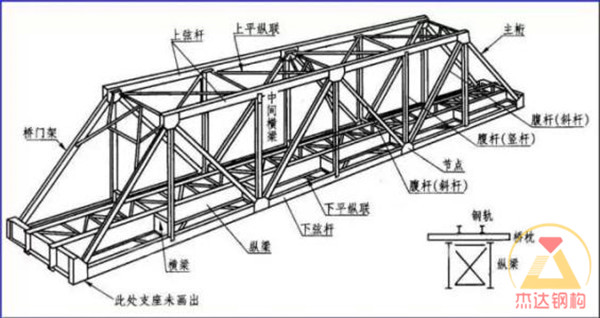

• 由钢板或型钢焊接或铆接而成
• 常用的焊接组合梁为工形截面和箱形截面
• 箱形截面具有较大的抗弯刚度和抗扭刚度
• 适用于有侧向荷载和抗扭要求高的情况
• 梁高受限制时采用箱形截面

蜂窝梁的设计与优势

杰达钢梁加工中的蜂窝梁是一种特殊型式的组合梁，由轧制工字钢经火焰切割后再错位焊接，焊接后梁高大于原工字钢（增加六角形孔高的一半），从而提高了梁的承载能力和抗弯刚度。由于腹板上有形似蜂窝的六角形孔，故名蜂窝梁。

蜂窝梁的优势

• 承载能力强：梁高增加，截面模量增大
• 自重较轻：腹板开孔后自重减少
• 经济性好：在满足强度刚度要求下用钢量省
• 通风效果好：六角形孔便于管线穿越
• 加工工艺成熟：火焰切割精度高

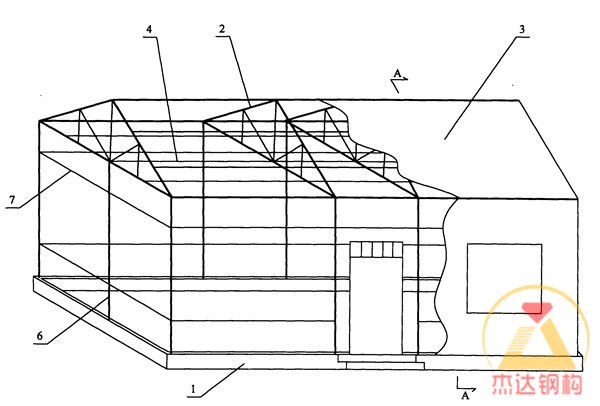

钢梁截面设计计算

钢梁截面的大小都须经计算确定，并满足强度、整体稳定和刚度三个主要要求。前两个保证钢梁在使用中的安全，后者保证不会产生过大的变形以利正常使用。

强度设计要求

• 抗弯强度：边缘纤维应力不超过屈服点
• 抗剪强度：剪力由腹板承受，剪应力应满足规范
• 局部压强度：受集中荷载处腹板应有足够承压能力
• 连接强度：焊缝、螺栓连接强度应满足要求

刚度和稳定性要求

• 挠度限制：梁的最大竖向位移不应超过规范值
• 整体稳定：防止侧扭屈曲发生
• 局部稳定：防止翼缘和腹板失稳
• 应力验算：综合考虑各种应力组合

钢梁焊接与加劲肋设计

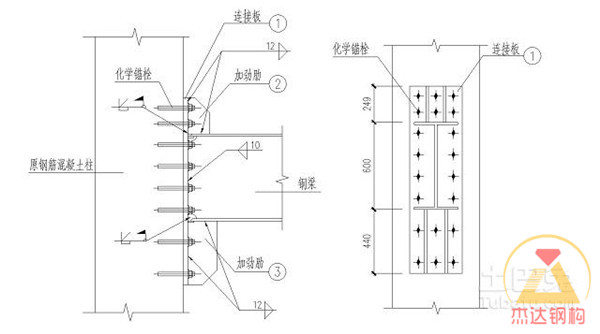

组合梁的焊接质量直接影响钢梁的承载能力。焊在腹板两侧用以防止腹板丧失局部稳定的条形钢板称为加劲肋，分为中间加劲肋和支承加劲肋。

中间加劲肋

• 横向加劲肋：增强腹板抵抗剪切局部屈曲能力
• 纵向加劲肋：增强腹板抵抗弯曲压应力屈曲能力
• 间距由腹板高厚比和板中应力经计算确定
• 截面应有足够的刚度

支承加劲肋

• 设置于梁的支座处和固定集中荷载处
• 传递梁所受的集中力
• 改善腹板在竖向压力下的工作性能
• 端部应有足够的承压面积

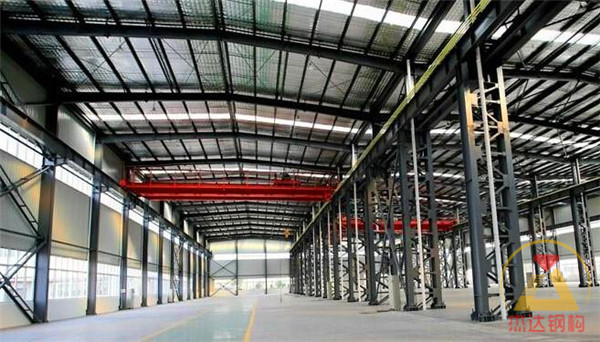

钢梁拼接与制孔工艺

限于运输条件，在工厂将梁分段制成，运至工地再拼接成整体，称工地拼接。拼接时应保证梁的强度不被削弱和变形的连续性。

拼接方法

• 工厂拼接：因钢材尺寸不足而接长或加宽
• 工地拼接：限于运输条件的分段拼接
• 坡口对焊：常用的拼接方法，省工省料
• 高强螺栓连接：提高拼接质量和动力性能

制孔精度要求

• 孔径公差：0～+0.7mm
• 孔距公差：相邻孔距±0.35mm
• 极边孔距：±0.8mm
• 孔群中心线偏移：≤1.5mm

常见问题

什么情况下应选择组合梁而不是型钢梁？

当荷载和跨度较大，采用型钢截面不能满足强度、刚度或稳定要求时，应选择组合梁。组合梁可根据实际需要设计截面尺寸，更经济有效。

蜂窝梁与普通工字钢梁相比有什么优势？

蜂窝梁通过在腹板上开孔，在保证强度刚度的前提下，减少了自重，节省了钢材。同时，孔洞便于管线穿越，提高了建筑的实用性。

为什么要进行焊接工艺评定？

焊接工艺评定是确保焊接质量的关键。通过试验验证焊接参数、预热温度、层间温度等，确保焊缝强度与母材相匹配，防止冷裂、热裂等焊接缺陷。

小结

钢梁加工涉及多个关键工艺环节，从设计计算、材料选择、加工制造到安装拼接，每个环节都直接影响最终的产品质量和使用安全。江苏杰达钢结构工程有限公司拥有完整的技术体系和丰富的工程经验，能够为各类工程提供从设计、加工到安装的全方位专业服务。
