网架和网壳结构有什么特点？应用与施工方案

网架和网壳结构是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。这类结构因其空间受力、重量轻、刚度大、抗震性能好等特点，在现代建筑中广泛应用于大跨度屋盖。了解网架与网壳结构的特点、分类和施工方法，对建筑工程的设计和施工决策具有重要意义。

网架、网壳结构的基本特点

结构定义与基本特点

网架和网壳结构都是由多根杆件组成的空间结构体系，具有以下特点：

• 采用空间受力原理，充分发挥材料性能
• 自重轻，用钢量较少
• 刚度大，整体稳定性好
• 抗震性能优异
• 可跨越大空间，适应复杂建筑形体

基本构成单元

构成网架的基本单元有：

• 三角锥
• 三棱体
• 正方体
• 截头四角锥

由这些基本单元可组合成平面形状的三角形、四边形、六边形、圆形或其他任何形体，适应不同的建筑需求。

典型应用场景

网架和网壳结构特别适用于以下建筑类型：

• 体育馆和运动场馆
• 影剧院和文化展览厅
• 候车厅和交通枢纽
• 体育场看台雨篷
• 飞机库
• 大柱网架车间
• 其他大跨度屋盖建筑

结构缺点

网架和网壳结构虽然具有许多优点，但也存在一定的缺点：

• 汇交于节点上的杆件数量较多
• 节点设计较为复杂
• 制作安装比平面结构更加复杂
• 需要专业的设计和施工技术

网架、网壳结构的分类

按形式分类

网架和网壳结构可分为以下类型：

• 板型网架结构：双层结构，应用最广泛
• 壳型网架结构：单层和双层两种形式

杆件类型与受力特性

根据结构形式不同，杆件类型和受力特性也存在差异：

• 板型网架和双层壳型网架的杆件：分为上弦杆、下弦杆和腹杆，主要承受拉力和压力
• 单层壳型网架的杆件：除承受拉力和压力外，还承受弯矩及切力

在中国的应用现状

目前中国的网架结构绝大部分采用板型网架结构，这种结构形式的应用经验丰富、技术成熟。

网架、网壳结构的设计与构造

杆件设计

网架结构的杆件截面应根据强度和稳定性计算确定。为了增加结构的稳定性，可采用以下措施：

• 增设再分杆
• 增加支撑杆
• 减小压杆的计算长度

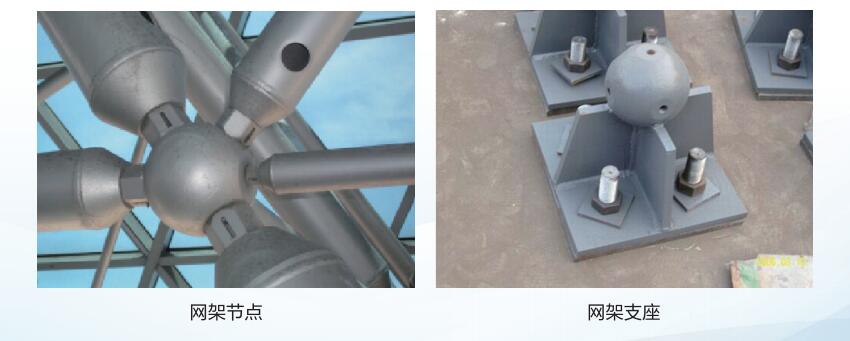

节点形式

用钢材制作的板型网架及双层壳型网架的节点，主要有三种形式：

• 十字板节点：适用于型钢杆件的网架结构，杆件与节点板采用焊接或高强螺栓连接
• 焊接空心球节点：适用于钢管杆件的网架结构

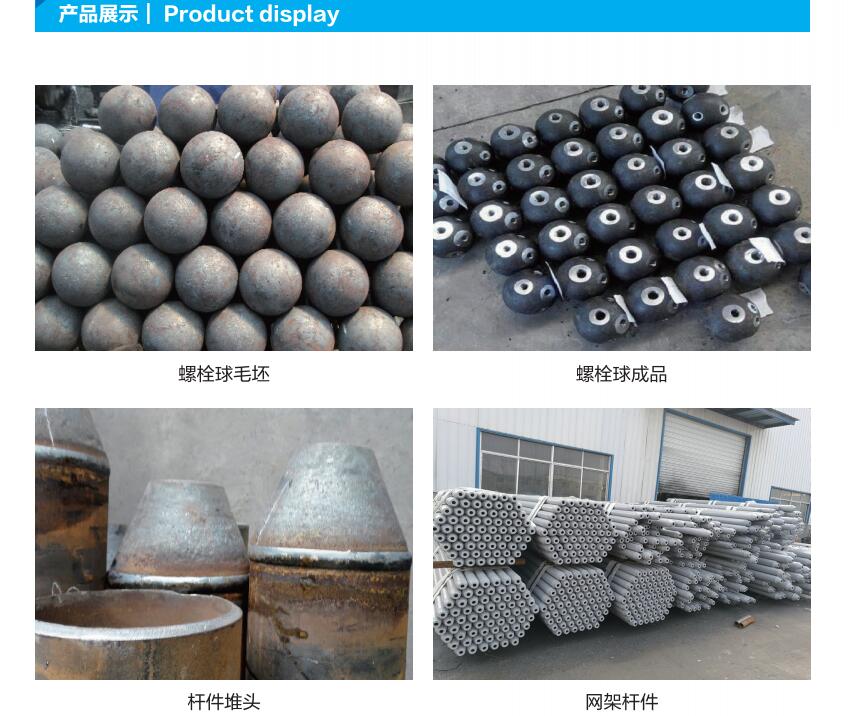

• 螺栓球节点：适用于钢管杆件的网架结构

单层壳型网架的节点特殊性

单层壳型网架的节点应能承受弯曲内力，一般情况下，节点的耗钢量占整个钢网架结构用钢量的15～20%。

网架、网壳结构的施工安装方法

施工安装方法分类

网架结构的施工安装方法分为两大类：

地面拼装整体安装法

在地面完成拼装，然后一次性安装到设计位置：

• 整体顶升法
• 整体提升法
• 整体吊装法

高空就位的散装组装法

现场分散安装，逐步组装成整体：

• 散装就位组装
• 分条分块就位组装
• 高空滑移就位组装

网架、网壳结构常见问题

网架和网壳结构有什么区别？

网架是由多根杆件按网格形式连结的板型空间结构，通常为双层结构。网壳是指具有曲面形状的壳型网架结构，可为单层或双层。两者都具有空间受力特点，但网壳的曲面形状使其在某些应用中更具优势。

网架结构的安装方法如何选择？

安装方法的选择需要考虑多个因素：建筑的跨度大小、高度、场地条件、施工周期要求、成本预算等。地面拼装整体安装法适合跨度不太大的项目，高空散装法适合跨度较大的复杂项目。

网架结构节点处的应力集中如何处理？

节点是网架结构的关键部位，应力集中现象较为明显。通过精细化的节点设计、选择合适的节点形式（十字板、空心球或螺栓球）、合理配置杆件，可以有效分散和控制应力集中。

小结

网架和网壳结构因其轻质、高效、抗震等优势，已成为大跨度屋盖建筑的重要选择。江苏杰达钢结构工程有限公司在网架、网壳结构的设计、加工和施工安装方面拥有丰富的实践经验，可为各类大跨度建筑项目提供专业的结构设计和施工解决方案。选择合适的结构形式和安装方法，是确保项目质量和进度的关键。
