福建长乐直属库仓间罩棚拱形屋顶
本项目位于福建省福州市长乐市,旨在提升仓储效率与结构安全性,通过拱形屋顶结构有效保护仓储物资,兼顾耐用性与施工效率。
工程名称:福建省长乐直属库拱形屋顶仓间罩棚制作安装工程
建设单位:福建南平天和机械制造有限公司
施工单位:江苏杰达钢结构工程有限公司
工程地点:福建省福州市长乐市松下码头长乐直属库
施工时间:2016年5月28日
工程面积:6500㎡
项目概况与结构特点
该工程包含4幢长336米、跨度15.8米的拱形屋顶建筑,总面积约为5309㎡,以及1幢长84米、跨度13.8米的拱形屋顶建筑,面积为1160㎡,总建筑面积约6469㎡。
施工周期为30个工作日,施工队伍于2016年5月27日进场,5月28日正式开工,于7月15日完成全部施工任务。
材料与技术说明

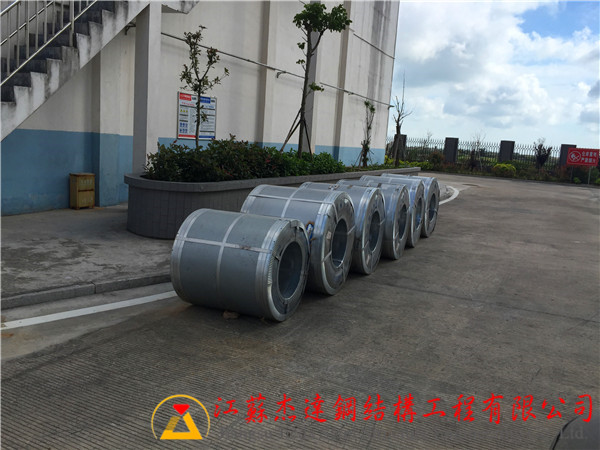

屋面材料选用山东冠州TS280GD-Z彩涂卷,颜色为海蓝色,厚度为1.1mm,具有良好的耐候性与防腐蚀性能;镀锌层达275g,涂层标准为20/10,有效提升屋顶耐用年限。

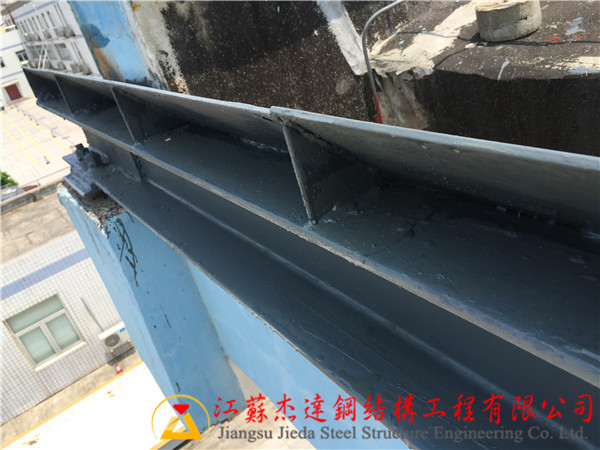

拱形屋顶的托板厚度为6mm,基础结构采用H钢与托板焊接安装,提升整体稳定性。
施工范围与内容
本项目由江苏杰达钢结构工程有限公司全权负责以下施工内容:

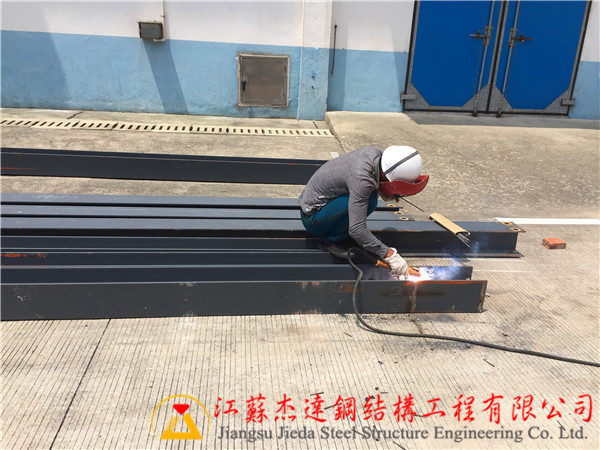

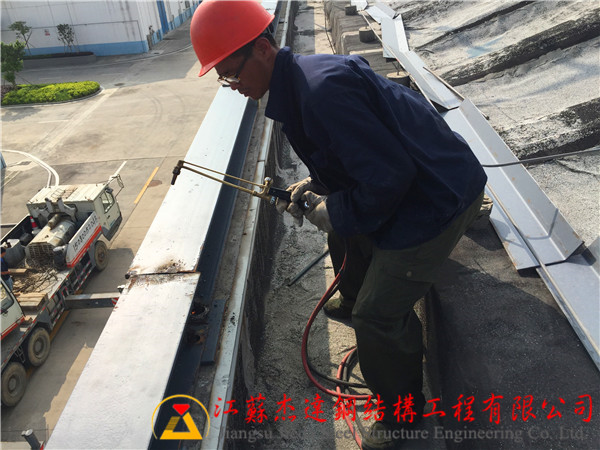

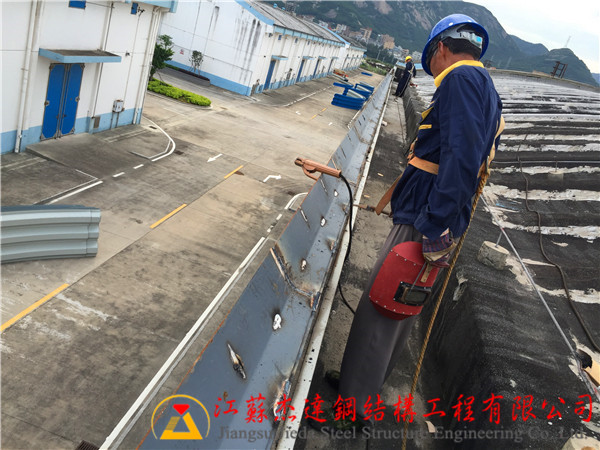

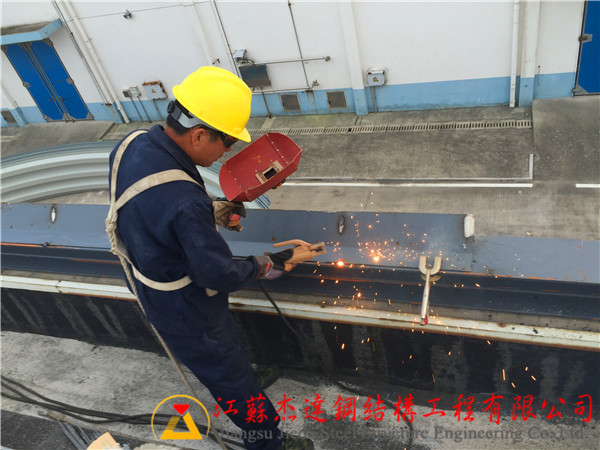

1. 拱形屋顶H钢基础和托板的安装、焊接;

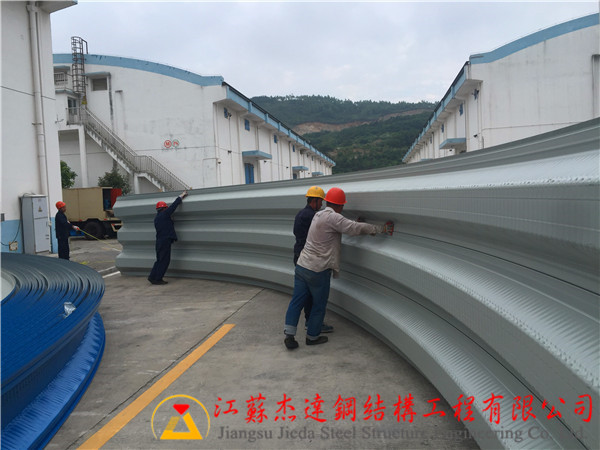

2. 拱形屋顶波纹钢结构的加工与安装;
3. 屋顶采光带的铺设与固定,共计安装30道采光带,提高仓间自然采光效果。

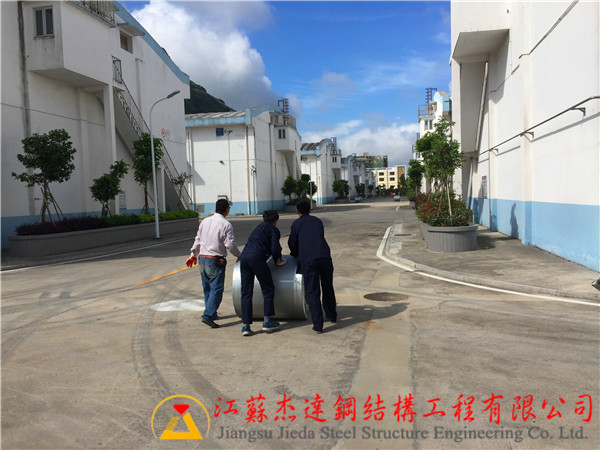

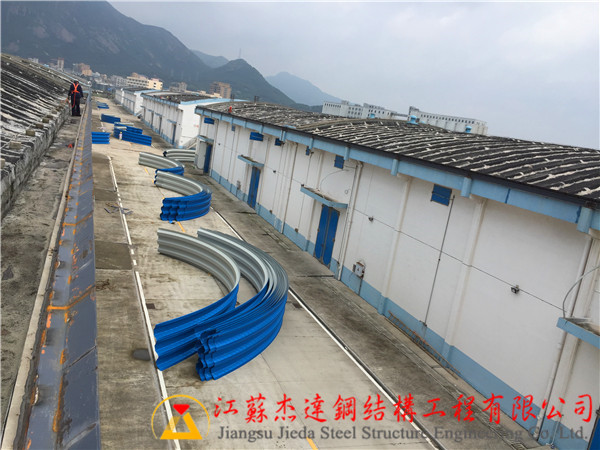

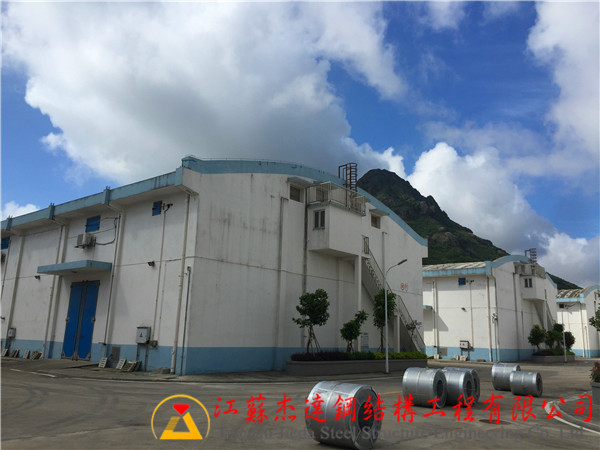

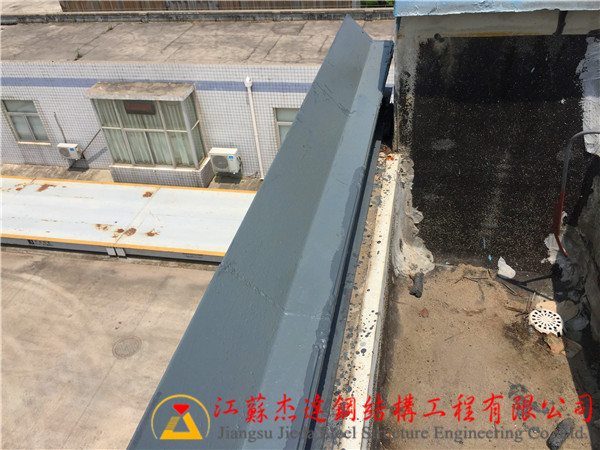

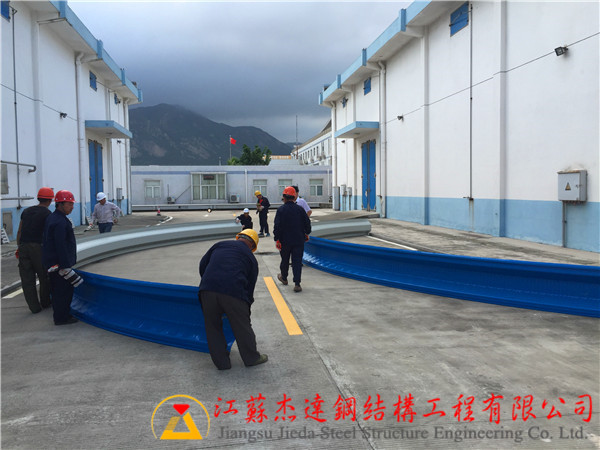

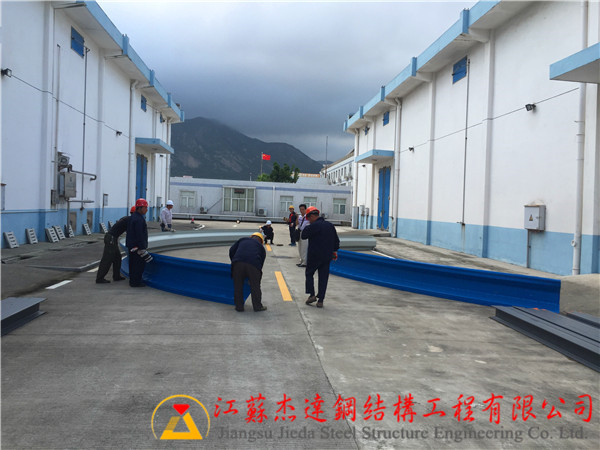

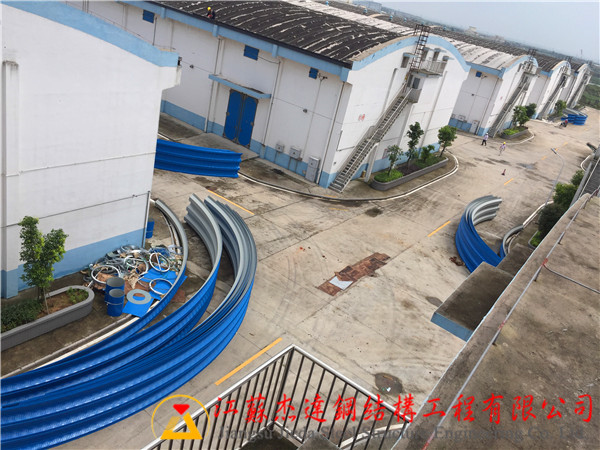

现场施工图片展示

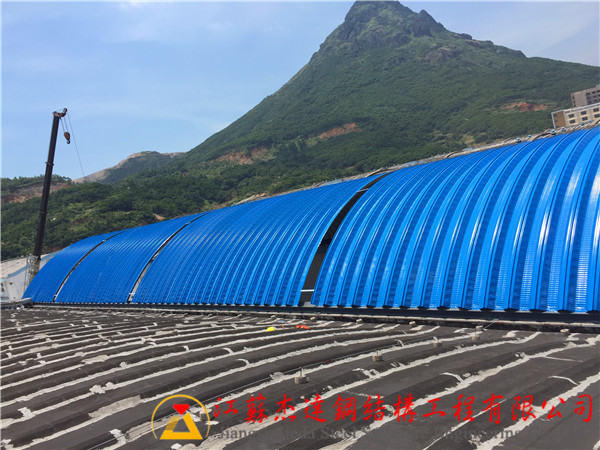

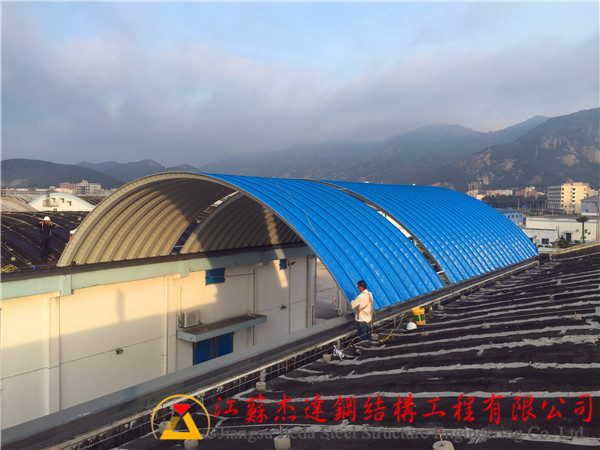

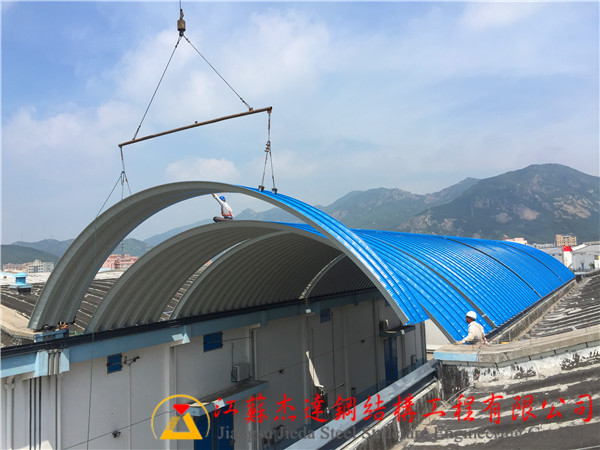

拱形屋顶结构安装图
