大跨度拱形屋面预埋件设计施工指南
2016-05-30 21:03:162362
大跨度拱形屋面预埋件是支撑30米以上拱顶结构的关键构件，采用M16螺纹钢拉筋和优质Q235钢板组合设计，能够承受屋面荷载变化并确保结构整体性能的稳定。
预埋件的基本构成与材料规格

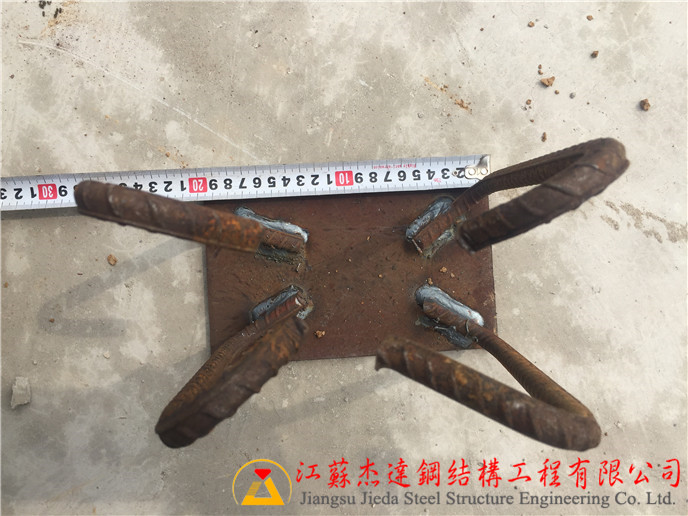

适用于30米跨度拱形屋顶的预埋件主要采用以下材料和规格：
- M16规格的螺纹钢拉筋，确保整体连接的稳固性
- 底板尺寸为12厘米乘20厘米、厚度为10毫米的Q235钢板
- Q235钢板材料性能稳定，能够满足屋顶的受力要求
这种材料组合在结构强度和耐久性方面均达到了较高水准，能够适应多种气候条件下的性能表现。
预埋件的设计要点
预埋件设计需要重点关注以下方面：
- 结构强度——采用螺纹钢和优质钢板组合，承受屋顶的荷载变化，确保建筑安全
- 耐久性——选择户外使用的材料，在不同气候条件下保持性能稳定
- 连接的紧密性——减少结构变形的风险，提升整体稳定性
- 抗风和抗震能力——合理的预埋深度和安装方式提高了结构的抗风防震能力
施工时应严格按照设计节点执行，保证螺栓的紧固力度及钢板的安装平整度。
预埋件制作工艺与质量控制
合理的材料选择和科学的制作工艺是保证预埋件性能稳定的关键：
- 标准化设计能够提高施工效率，减少现场调整时间
- 模块化设计方便后续维护和更换部件
- 施工过程中的严格检测和质量把控同样重要
- 焊接工艺应符合相关规范，确保连接可靠性
预埋件表面应进行适当的防腐处理，以延长使用寿命。
现场施工与混凝土浇筑
预埋件与混凝土基础的结合是保证整体性能的关键环节：
- 确保预埋件位置准确，防止偏差
- 浇筑混凝土时应保证均匀，避免空洞和裂缝的产生
- 混凝土固化后进行预埋件的牢固性检测
- 根据现场环境和工艺要求，灵活调整安装方案
施工人员需关注预埋件与混凝土底板的结合情况，从而提升整体结构的耐久性和安全性。
安装调试与验收
大跨度拱形屋面预埋件的安装调试需要注意以下环节：
- 安装前进行全面检查，确保预埋件质量符合设计要求
- 安装时使用精密仪器进行位置和水平度检测
- 螺栓紧固应按规定扭矩值进行
- 安装完成后进行负荷试验，确保结构安全
工程管理团队应注重施工过程中的沟通协调，确保各环节无缝对接，避免因安装误差导致后续问题。
常见问题解答
预埋件能否适用于跨度超过35米的拱形屋面？
此设计方案主要针对20~33米的跨度范围。若跨度超过35米，需要根据具体的建筑荷载和结构要求进行重新设计和计算。
预埋件在极端天气条件下需要特殊维护吗？
正常情况下，Q235钢板经过防腐处理后具有较好的耐久性。建议定期进行目视检查，检查是否有腐蚀迹象，如发现问题及时采取防护措施。
施工过程中如何确保预埋件的安装精度？
应使用全站仪或经纬仪进行坐标和标高测量，同时采用专用安装治具固定预埋件位置，确保安装精度在规范要求范围内。
小结
大跨度拱形屋面预埋件的设计兼顾了结构受力和施工便捷性，通过合理的材料选择、规范的制作工艺和科学的现场施工，能够满足各类拱形屋顶的应用需求，提升整体工程质量。江苏杰达钢结构工程有限公司拥有丰富的大跨度结构预埋件设计和施工经验，能够根据具体项目特点提供定制化的预埋件解决方案，确保工程的安全和耐久。
