拱形屋顶框架结构山墙

杰达钢构2017-03-04 21:57:452377

本文介绍了拱形屋顶框架山墙的两种常见结构形式,分别是在原有桁架上搭建的框架山墙和独立设置的框架山墙,结合实际工程案例详细展示其结构特点和施工效果。

原有桁架上立框架山墙

在山东潍坊十甲农贸市场的拱形屋顶工程中,采用了在原有方管桁架基础上搭建框架山墙的方式。这种结构利用现有的桁架或圈梁,通过上支管架进行立框架支撑,具有结构整合的优势。

下面展示了该结构的几个视角图片,便于了解其整体造型和细节:

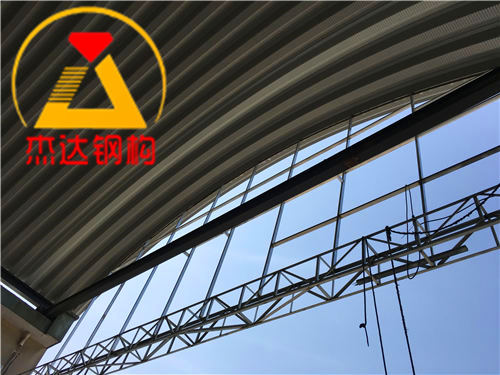

这是框架山墙的背视图,清晰地展现了框架结构的布局和支撑方式。

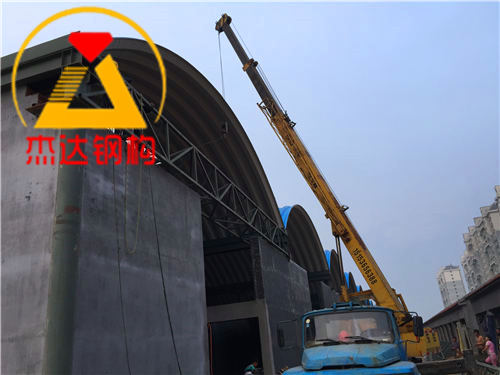

框架山墙盖好墙面瓦后的成型效果,展现了拱形屋顶的完整形态。

原有方管桁架的仰视图,展示了底部支撑结构的细节。

方管桁架的侧视图,进一步体现了框架的空间布局和连接节点。

独立式拱形屋顶框架山墙

在江苏淮安盱眙粮食储备库项目中,采用了独立放置的支撑节点方式搭建拱形屋顶框架山墙。这种结构通过制作独立的支撑H钢,实现框架山墙的自立支撑,适用于需要单独受力或无原有桁架支撑的场合。

制作独立的支撑H钢,为框架山墙提供坚实支撑基础。

拱形屋顶方管框架山墙的背视图,展现了框架的整齐排列和结构特点。

侧视图显示了框架的支撑和连接方式,结构稳固。

框架山墙的正视图,整体造型规整,支撑力良好。

这两种拱形屋顶框架山墙结构各有特点,前者依托现有桁架实现结构一体化,适合有基础桁架的项目;后者则通过独立支撑满足特殊结构需求,提升适用范围。无论哪种结构,都强调了框架山墙的稳定性施工便捷性,是现代拱形屋顶工程中常用的方案。
