常州圩塘菜市场拱形屋顶拆换工程案例

本工程位于江苏常州市新北区圩塘菜市场,由江苏杰达钢结构工程有限公司承建,施工内容主要为菜市场拱形屋顶及两侧过道结构的拆除与新建,总施工面积约3000㎡,项目于2016年12月中旬开工,整体工程进展顺利、质量可靠,受到建设单位一致好评。

项目基本信息

工程名称:常州圩塘菜市场拱形屋顶拆换工程

建设单位:常州圩塘菜市场

施工单位:江苏杰达钢结构工程有限公司

工程地点:江苏省常州市新北区圩塘菜市场

工程面积:拱形屋顶约2000㎡,两侧过道及附属工程约1000㎡

工程概况

项目主要结构为单跨24米、长66.5米的金属拱形波纹钢屋盖,左右两侧各设有宽约4米、长66.4米的过道,分别采用直板和彩钢夹芯板结构。

旧屋面拆除工作于2016年12月15日正式启动,杰达钢构团队分阶段进行施工,先拆除两侧过道雨篷及山墙,后用25T吊车与气割配合完成旧拱形屋面的整体拆除。

施工流程与技术亮点

  • 拆除阶段:采用吊车配合氧气乙炔切割进行拱脚分离,确保拆卸效率与安全。

  • 预埋阶段:焊接安装托板并进行除锈、刷漆处理,同时加装膨胀螺丝以增强结构稳固性。

  • 安装阶段:拱形屋顶瓦由杰达无梁拱设备现场压型成型,逐榀吊装拼接,完成后再依次安装山墙瓦及过道屋面板。

  • 收尾阶段:附属工程圆弧梁除锈油漆找补,保证整体结构外观协调统一。

杰达钢构以施工效率高、现场组织合理、结构安全可靠赢得业主单位及市场方一致肯定。

项目图集

一、原屋面结构展示

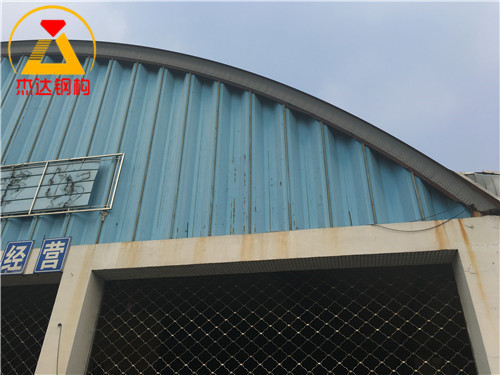

1. 山墙正视图

2. 拱形屋顶侧视图

3. 山墙仰视图

4. 山墙角落细节图

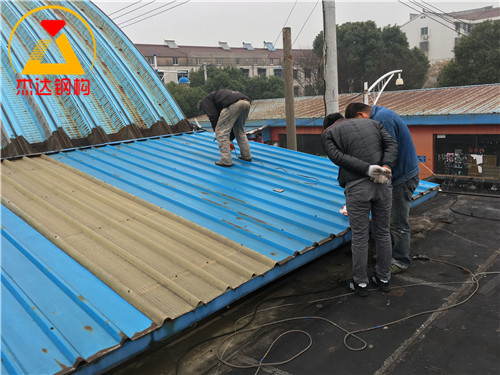

5. 原过道夹芯板结构

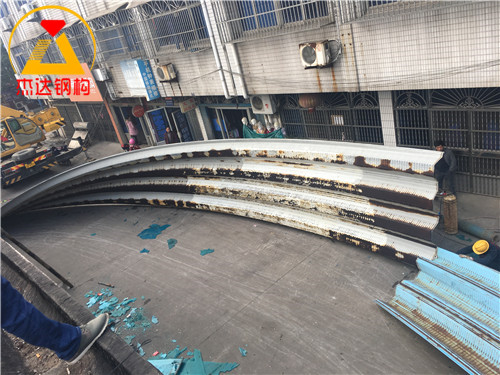

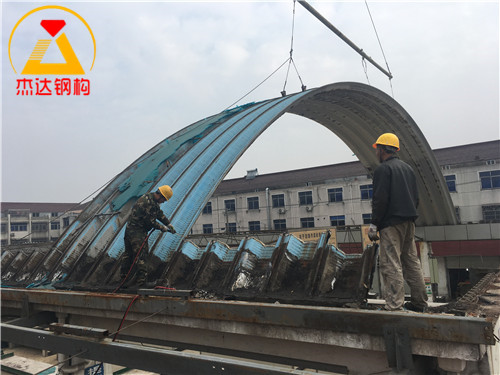

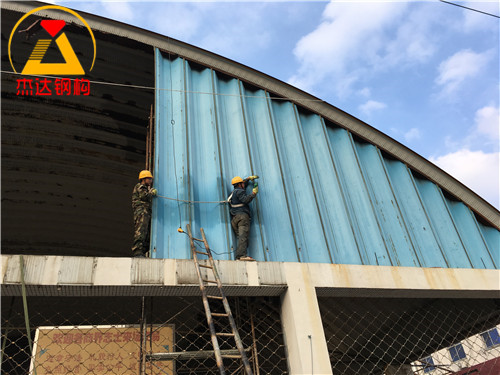

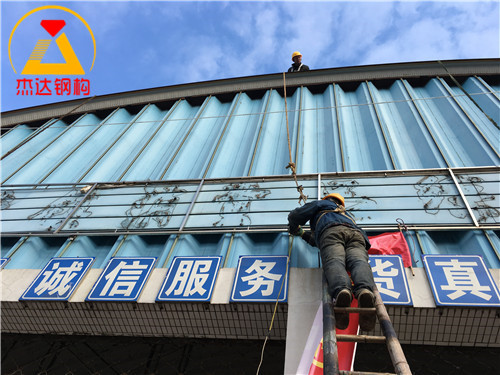

二、拆卸施工过程

三、预埋件处理

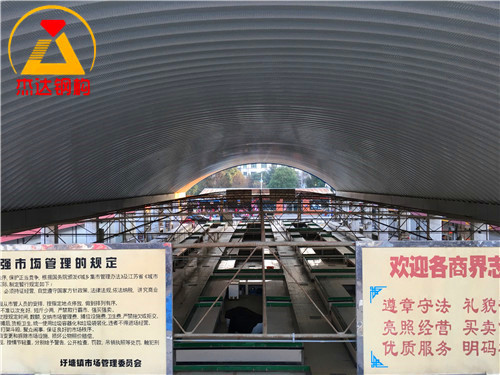

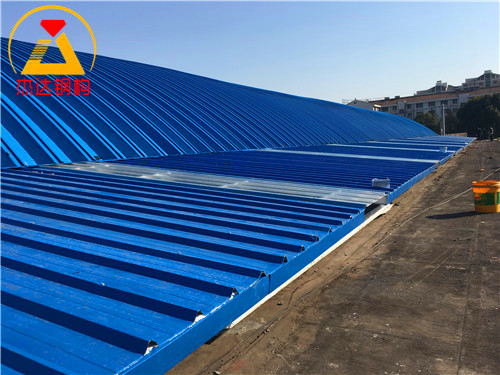

四、新屋面施工

项目总结

本项目为典型的城市集贸市场升级改造案例,杰达钢构通过快速高效的施工流程和成熟的现场组织,确保工程按期保质交付。改造后的拱形屋顶结构新颖美观,具备良好的防雨、防风与保温性能,为圩塘菜市场商户及消费者提供了更加安全、舒适的经营与购物环境。
