钢梁加工生产工艺流程图详解

钢梁（H 型钢、工字钢等）作为现代建筑的主要承力构件，其生产加工工艺直接影响工程质量与施工效率。江苏杰达钢结构工程有限公司在钢梁加工领域拥有专业的生产线和规范的工艺流程，确保每一根钢梁都符合国家标准和工程设计要求。

钢梁加工工艺流程概览

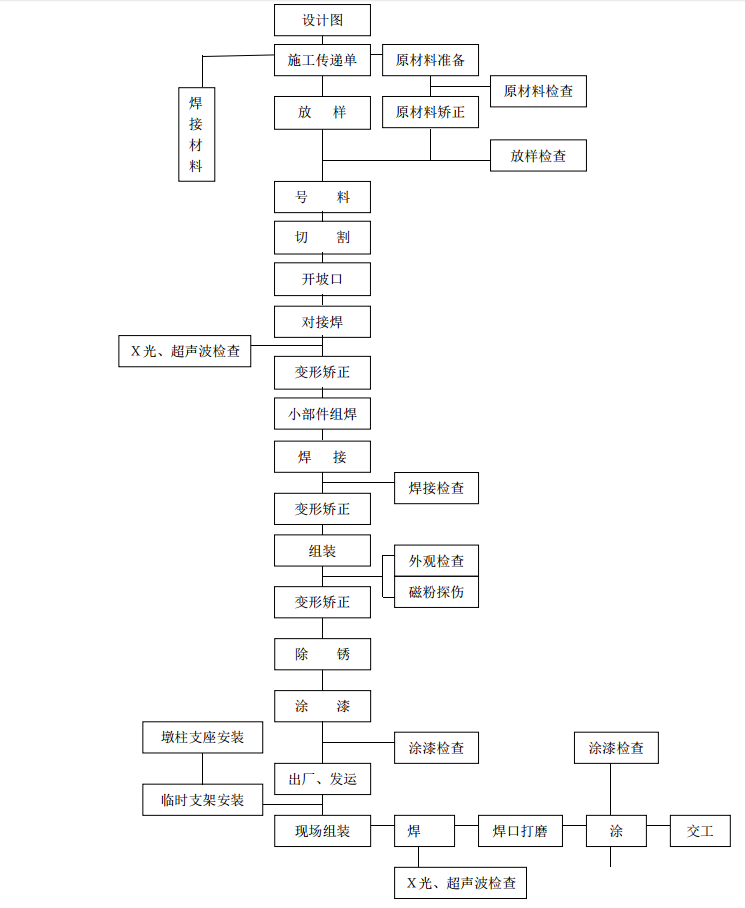

上图为杰达钢梁加工的完整工艺流程图，涵盖了从原料进厂到成品出厂的全过程，展现了现代化钢结构构件生产的标准化与规范化。

钢梁加工主要工艺环节

原料处理与检验

钢梁生产的首步是对原始钢材的检验与处理。进厂的H型钢、工字钢等原料需进行外观检查，确认质量证明文件，根据国家标准进行复试检测，合格后方可进入加工生产。

放样与号料

根据设计图纸和工程要求，对钢梁进行准确的尺寸计算与标记。放样精度直接影响后续下料与组装的精准度，放样允许偏差应符合设计规范要求。

下料加工

采用自动或半自动切割机对钢材进行精确下料。切割工艺包括：清除钢材表面铁锈与污垢；在专用平托架上放置工件确保不倾斜；控制切割精度，切口平整垂直。对于接长钢梁，翼缘板与腹板的接头应错开布置，防止应力集中。

零件加工与组装

对加劲板、连接板等零件进行加工，然后进行组装。组装前要检查腹板、翼缘板是否需矫正，合格后方能进行组装。

焊接工艺

采用半自动焊机与手工电弧焊相结合的方式。长焊缝采用反向逆焊法施工或分层反向逆焊法施工，多焊工同时对称施焊以消除焊接变形。焊接完毕后进行焊缝外观检查，焊缝外形尺寸应符合国家标准要求。

矫正处理

焊接后的钢梁可能产生一定变形，需要在型钢矫正机上进行矫正，确保钢梁的几何尺寸与精度符合规范要求。

表面处理与防腐

钢梁表面除锈可采用喷沙或手工除锈，距焊缝 100mm 范围内仅作除锈暂不油漆，待现场焊接完成后再进行补涂。其他部位按设计要求进行油漆或热镀锌防腐处理，确保钢梁的长期耐用性。

检验与出厂

完成加工的钢梁需进行最终检验，包括尺寸、外观、焊缝质量等多个方面，合格后进行编号、标记，按规范堆放，准备运往施工现场。

杰达钢梁加工的质量保证

规范化生产管理

杰达钢结构的钢梁加工基地配备了先进的加工设备和专业的技术人员，严格按照国家钢结构焊接规程（JGJ81-2002）、钢结构工程施工质量验收规范（GB50205-2001）等标准进行生产。每道工序都有专人检查，确保产品质量。

材料选用标准

采用符合设计要求的优质原材料，Q235B 或更高等级的钢材；焊条选用根据钢材等级而定，确保焊缝质量。所有进厂材料都经过严格的验收与检测。

精度控制

采用现代化的加工设备和精密的测量仪器，将放样、下料、组装、焊接等环节的误差控制在最小范围，确保钢梁的安装精度和整体工程质量。

常见问题解答

钢梁加工中为什么要进行矫正？

焊接过程中产生的温度变化会导致钢梁变形。矫正可以消除这些变形，确保钢梁的几何精度符合规范，便于现场安装和对接。

热镀锌与油漆防腐哪种效果更好？

热镀锌的防腐性能更持久可靠，镀锌层与钢材形成冶金结合，在恶劣环境下可保护 20-50 年。油漆防腐容易脱落，需要定期维护，长期成本更高。

杰达钢梁加工是否通过了质量认证？

杰达钢结构拥有钢结构生产施工专业资质，严格按照国家标准进行生产，产品质量符合 GB50205 等相关规范要求。

小结

钢梁加工工艺涵盖原料检验、放样下料、零件加工、焊接矫正、表面处理等多个环节，每个环节都有严格的技术标准与质量要求。江苏杰达钢结构工程有限公司依托先进设备、专业技术团队和规范的生产管理体系，为客户提供符合国家标准的优质钢梁产品，为工程项目的成功实施提供坚实基础。
